Глава 6 Клеммы управленияVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
6-1
Глава 6 Клеммы управления
Для доступа к клеммам входов/выходов снимите переднюю крышку
Схемы, показанные здесь, приведены только для примера.

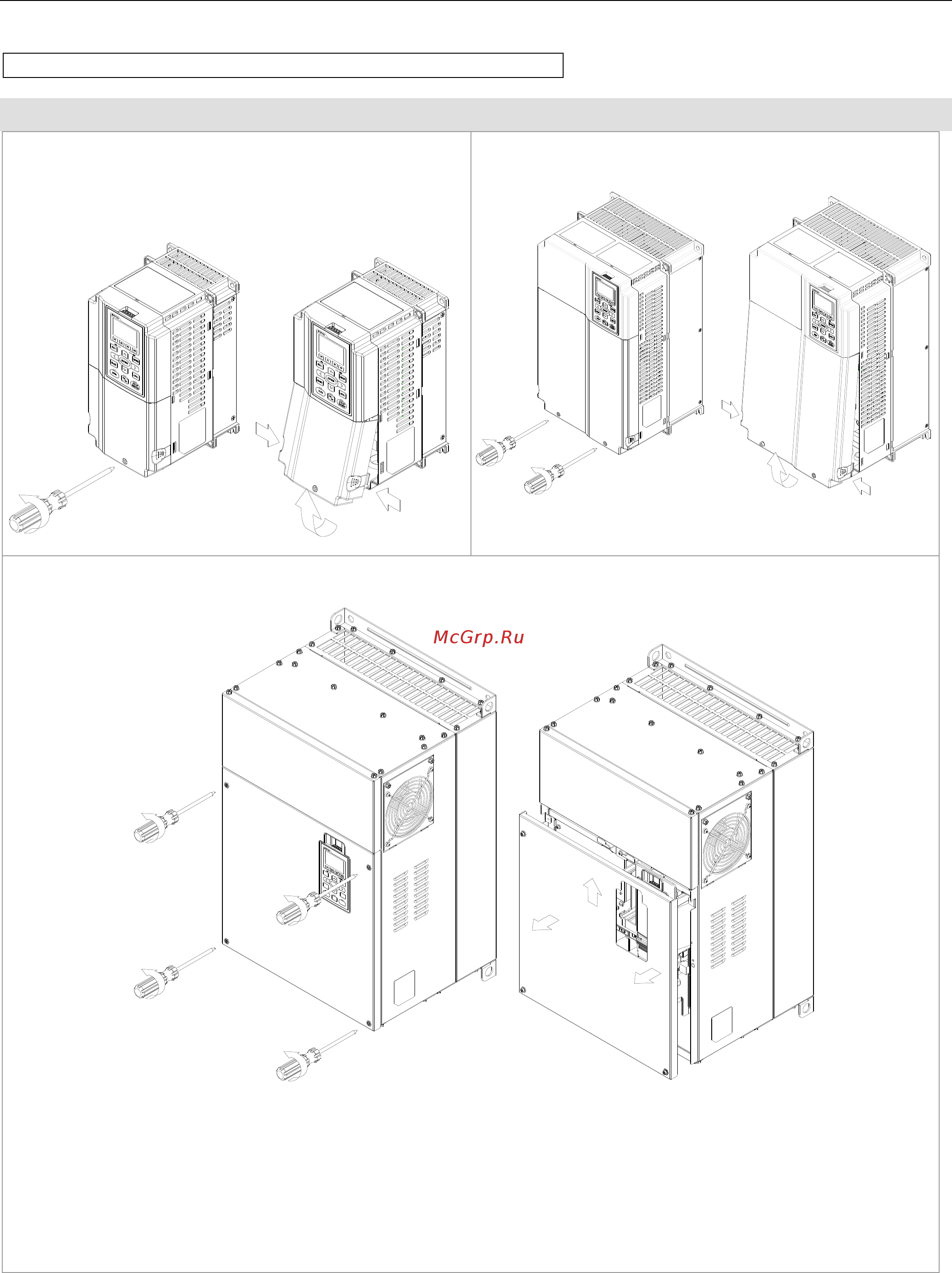

Удалите крышку для подключения проводов. Типоразмер A~H
Типоразмер A&B
Для снятия крышки выкрутите винты и нажмите
на защелки с двух сторон.
Момент затяжки: 12~15Кг*см[10.4~13lb-in.]
Типоразмер C&D
Момент затяжки: 12~15Кг*см[10.4~13lb-in.]
Типоразмер E
Момент затяжки: 12~15Кг*см[10.4~13lb-in.]. Слегка поднимите крышку вверх и потяните на себя.
