Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-32

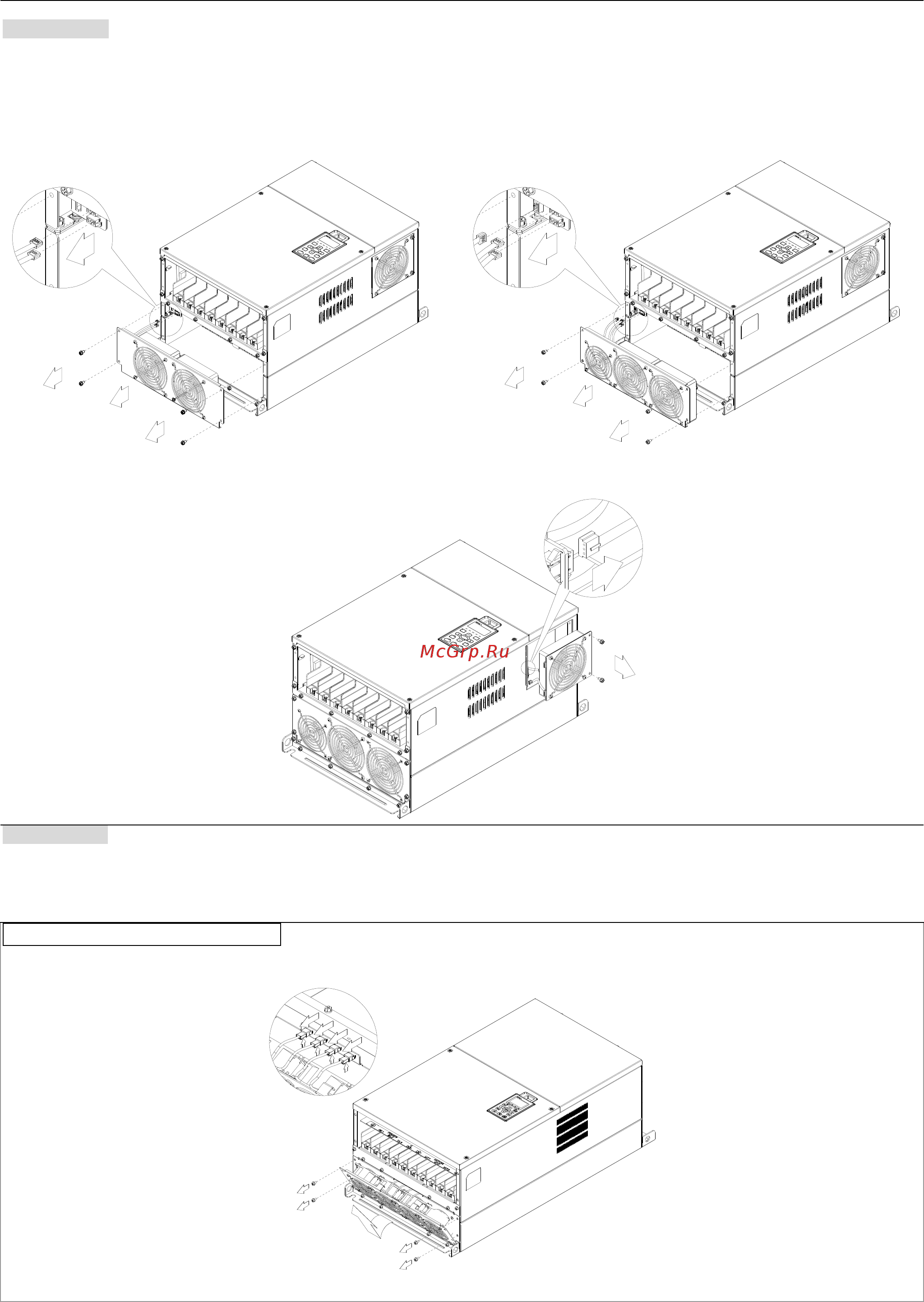

Типоразмер E
Для моделей:
VFD450CH23A-00/21; VFD550CH23A-00/21; VFD900CH43A-00/21; VFD1100CH43A-00/21
Выкрутите винты 1~4 (как показано на рис.), отключите эл.
разъемы и снимите вентилятор. Усилие: 24~26 кг*см
(20.8~25.6in-lbf).
Выкрутите винты 1~4 (как показано на рис.), отключите эл.
разъемы и снимите вентилятор.: 24~26 кг*см
(20.8~25.6in-lbf).
Выкрутите винт 1 и винт 2 (как показано на рис.), отключите эл. разъемы и снимите вентилятор.
Усилие откручивания:
24~26 кг*см (20.8~25.6in-lbf).
Типоразмер F
Для моделей:
VFD750CH23A-00/21; VFD1320CH43A-00/21
Модель вентилятора『MKC-FFKM』
Выкрутите винты и снимите вентилятор (как показано на рис.). Усилие откручивания: 24~26 кг*см(20.8~22.6Ib-in』
1
2
3
4
1
2
3
4
1
2
1
4
3
2
