Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-42
Типоразмер C
『MKC-CFM』
Для моделей:
VFD150CH23A; VFD185CH23A; VFD220CH23A; VFD185CH43A/43E; VFD220CH43A/43E; VFD300CH43A/43E
Принадлежность 1, 2 шт.
Принадлежность 2, 2 шт.
Винт 1*4 ~ M8*P 1.25;
Винт 2*8 ~ M6*P 1.0;

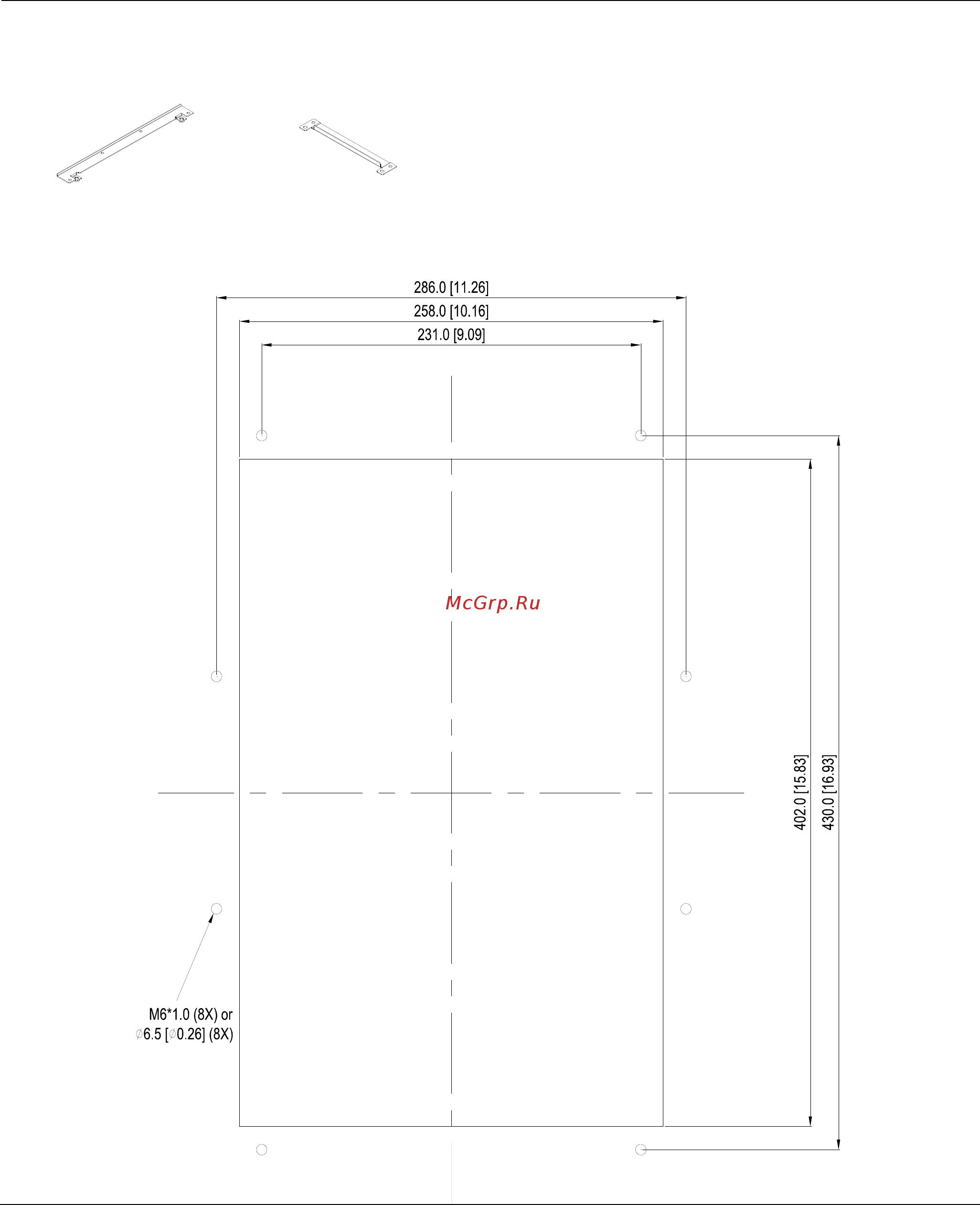

Размеры отверстия Ед.: мм [дюймы]
Прим.:
Модель VFD007CH43E; VFD015CH43E; VFD022CH43E; VFD037CH43E; VFD040CH43E; VFD055CH43E; VFD075CH43E;
VFD110CH43E; VFD150CH43E; VFD185CH43E; VFD220CH43E; VFD300CH43E будут доступны для заказа в ближайшее
время. За более подробной информацией обратитесь, пожалуйста, к ближайшему поставщику.
Монтаж『MKC-CFM』
