Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-12
Типоразмер F
Силовые клеммы:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, +1/DC+, -/DC-
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Момент
затяжки
(±10%)
VFD750CH23A-00
300MCM*2
(152 мм
2
*2)
3/0AWG*2
(85мм
2
*2)
M8
200 кг-см
(173 lb-in.)
(19.62 Нм)
VFD1320CH43A-00
4/0 AWG*2 (107
мм
2
*2)
VFD750CH23A-21
4/0 AWG*2
(107 мм
2
*2)
4/0 AWG*2 (107
мм
2
*2)
VFD1320CH43A-21
3/0AWG*2 (85
мм
2
*2)
1. VFD750CH23-00/21 применяется с проводом 90℃.
5. Для прочих моделей, согласно UL: провода должны быть
только медные 600В, 75℃ или 90℃.
2. Провод заземления
：300MCM*2 [152 мм
2
*2]
Момент затяжки: M8 200 кг-см (173 lb-in.) (19.62 Нм) (±10%)

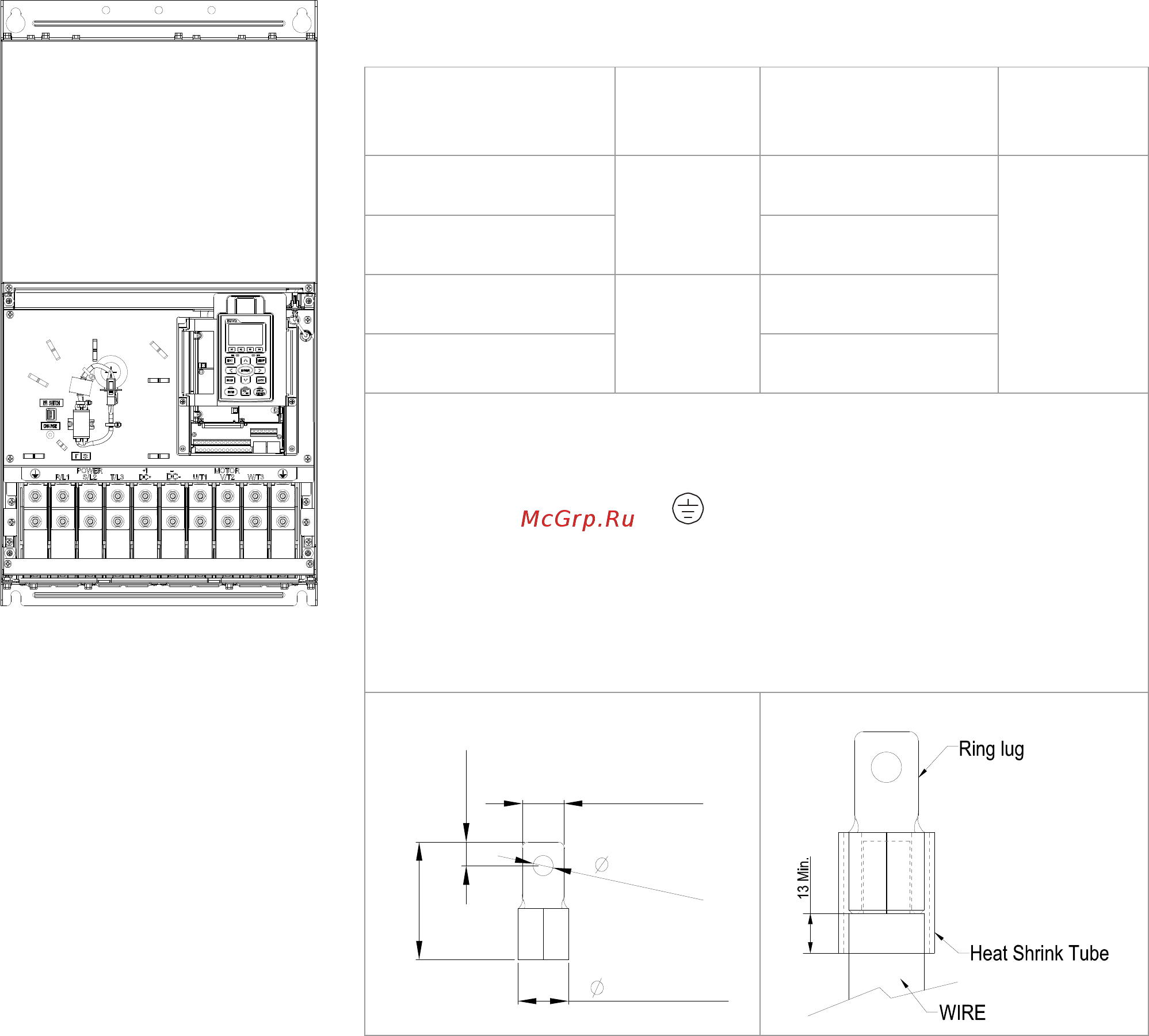

3. При использовании клеммных наконечников
руководствуйтесь размерами на рис. 1.
4. На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2)
Figure 1
Figure 2
31MAX.
8
.
2
M
I
N
.
26.5MAX.
70MAX.
16
+0
-4
