Глава 12 Описание параметровСерия CH2000
12-101
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

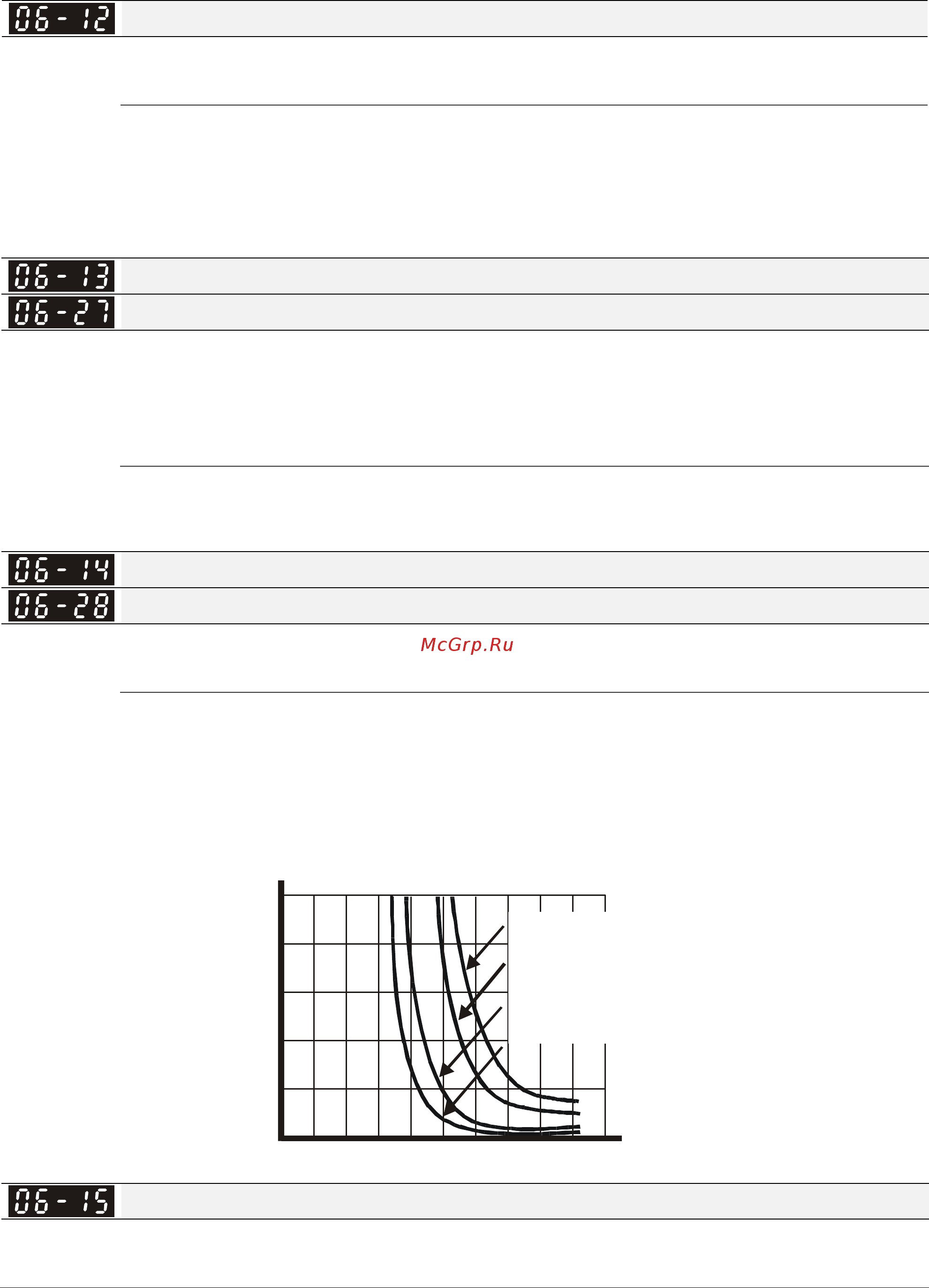

Уровень ограничения тока
Заводское значение: 170
Значения: 0~250% (100%: ном. ток ПЧ)
Этот параметр задает максимальный выходной ток ПЧ. Параметры 06-12 и 11-17 ~ 11-20
используются для задания ограничения выходного тока ПЧ. В режимах VF, SVC, VFPG при
достижении уровня ограничения тока, выходная частота будет снижена – функция
токоограничения.
Электронное тепловое реле для защиты двигателя 1
Электронное тепловое реле для защиты двигателя 2
Заводское значение: 2
Значения:
0: Специальный двигатель (с независимым охлаждением)
1: Стандартный самовентилируемый двигатель
2: Выкл.
Функция электронного теплового реле используется для предотвращения перегрева
двигателя на низких скоростях, ограничивая его выходную мощность.
Характеристика эл. теплового реле для двигателя 1
Характеристика эл. теплового реле для двигателя 2
Заводское значение: 60.0
Значения: 30.0~600.0 сек.
Для защиты двигателя от перегрева задайте параметры 06-14 и 06-28 в соответствии с
нижеприведенной интегральной зависимостью (для 150% номинального тока). При
срабатывании тепловой защиты на дисплее появится индикация “EoL1/EoL2”, а питание
двигателя будет выключено, и двигатель будет тормозить на выбеге.
1
2
3
4
5
0 20 40 60 80100120140160180200
Operation
time(min)
Load
factor
(
%
)
60Hz or more
50Hz
10Hz
5Hz
Уровень перегрева радиатора (OH)
Заводское значение: 85.0
Значения: 0.0~110.0°С
Параметр 06-15 задает температуру нагрева ПЧ, который будет выдавать предупреждение в
случае превышения установленной температуры. Если установленная в 06-15 температура
выше заводского значение, будет применяться именно заводское значение. Конденсатор
уровня перегрева (CAP) не может быть изменен.
Время работы (мин)
Коэффициент
нагрузки (%)
