Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-33
Модель вентилятора 『MKC-FFKB』

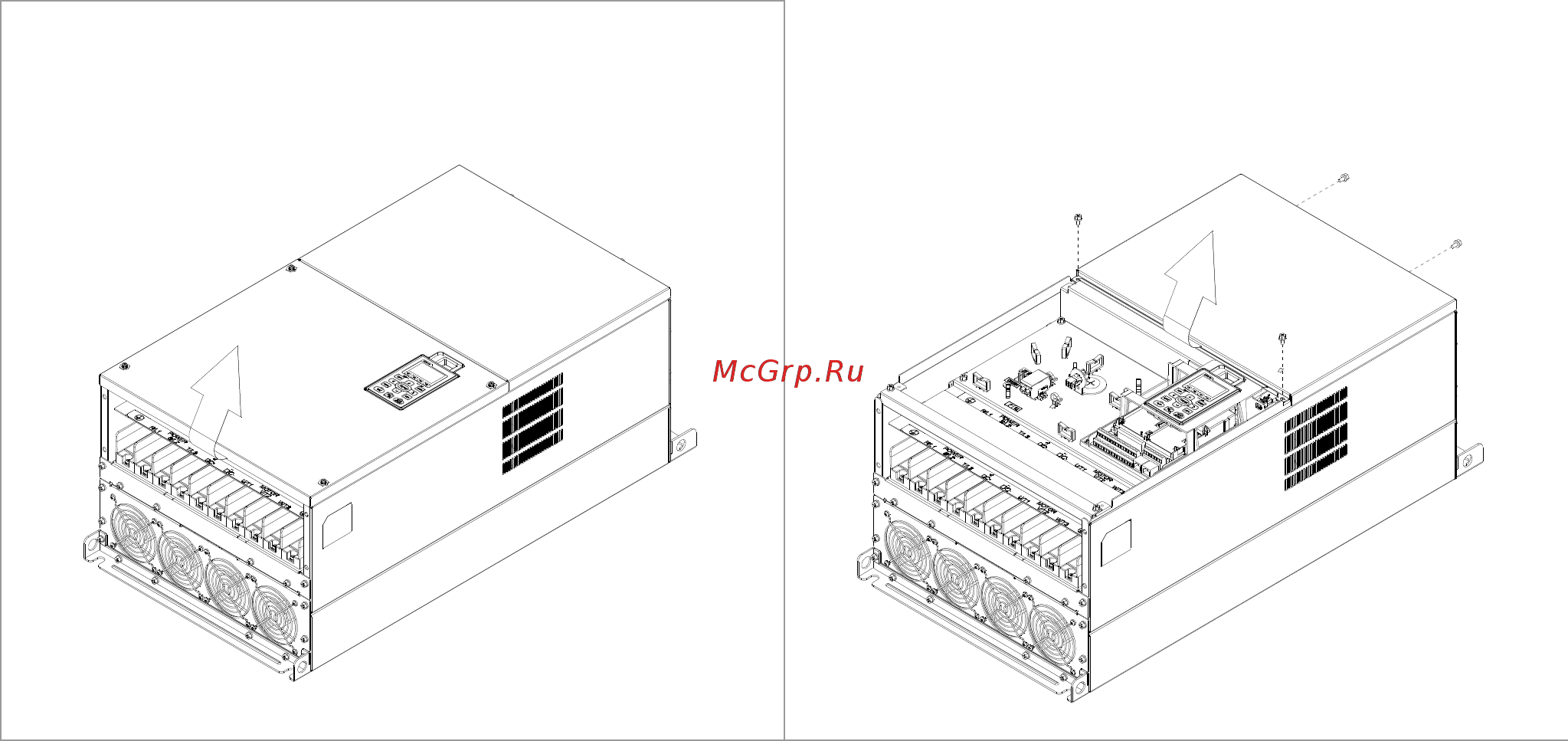

(1) Выкрутите винты и снимите переднюю крышку ПЧ (как
показано на рис.). Усилие откручивания: 14~16 кг*см
(12.2~13.9Ib-in).
(2) Выкрутите винты и снимите вторую переднюю крышку
ПЧ (как показано на рис.) Усилие откручивания: 24~26 кг*см
(20.8~22.6Ib-in).
1
3
2
4
5
6
7
8
