Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-137

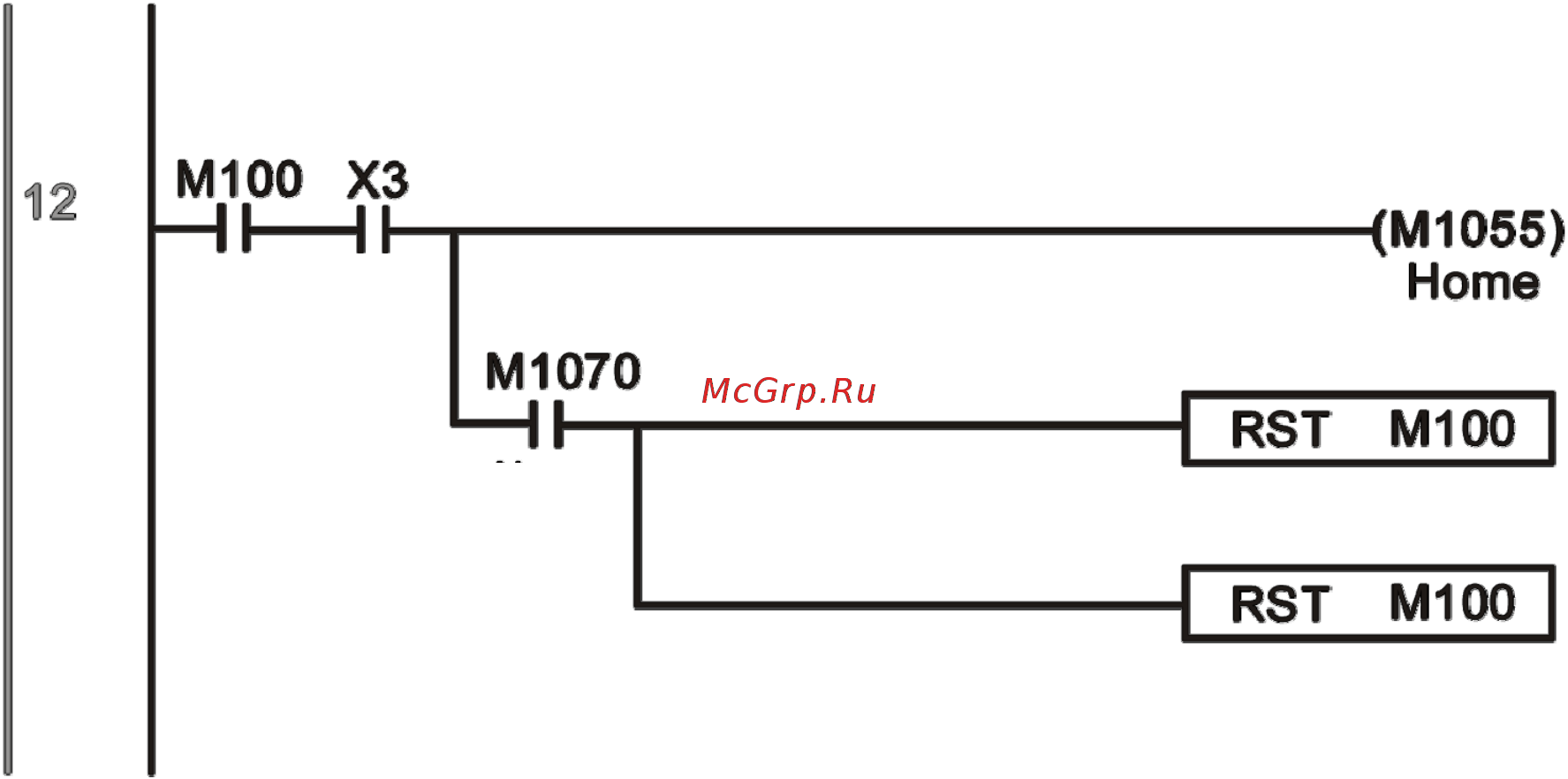

Часть II (Homing режим): Запустите Нoming режим триггером X3. ПЧ автоматически перейдет в
режим управления позиционированием после завершения Нoming процесса.
