Глава 6 Клеммы управленияVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
6-7
При подключении к выходу катушки реле или контактора используйте обратный диод,
включенный параллельно катушке.
6-3 Демонтаж клеммной колодки

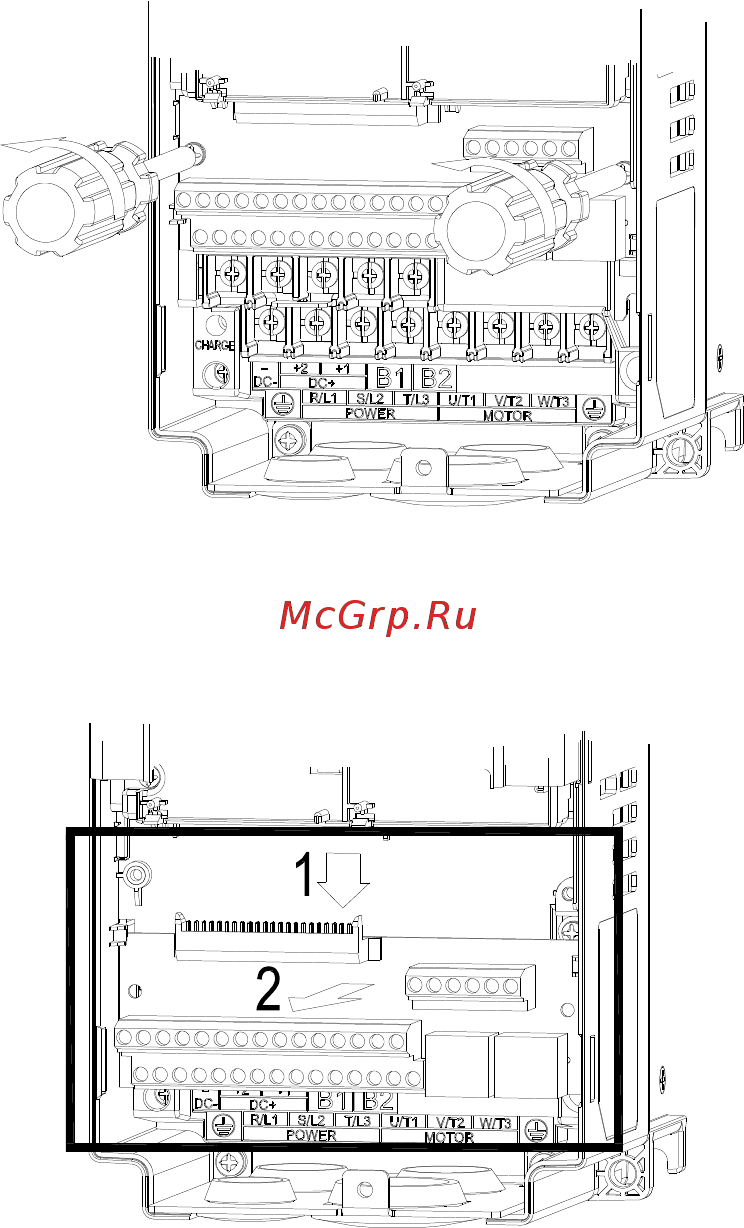

1. Выкрутите винты отверткой. (см. рис. ниже)
2. Снимите панель управления: сдвиньте ее на расстояние 6~8 см (цифра 1 на рис.), а затем
извлеките вверх (цифра 2 на рис.)
