Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-21
a. <Button Type> позволяет задать функцию кнопки. Но пока поддерживается только функция
Page Jump (переключение страниц).
b. Настройка функции Page Jump: После выбора в выпадающем меню пункта Page Jump
появится соответствующее окно настроек.
c. <Function Key> позволяет задать функции следующим кнопкам цифрового пульта KPC-CC01:
F1, F2, F3, F4, Влево (Left) и Вправо (Right). Внимание: кнопки Вверх и вниз заблокированы
программой TPEditor. Поэтому эти две кнопки не могут быть запрограммированы
. Если вам
необходимо задать функции именно кнопкам Верх и Вниз, то выберите в меню
Tool
Function Key Settings (F)пункт Re-Define Up/Down Key(R).
d. К сожалению, кроме описанной выше функции, другие функции пока не доступны.

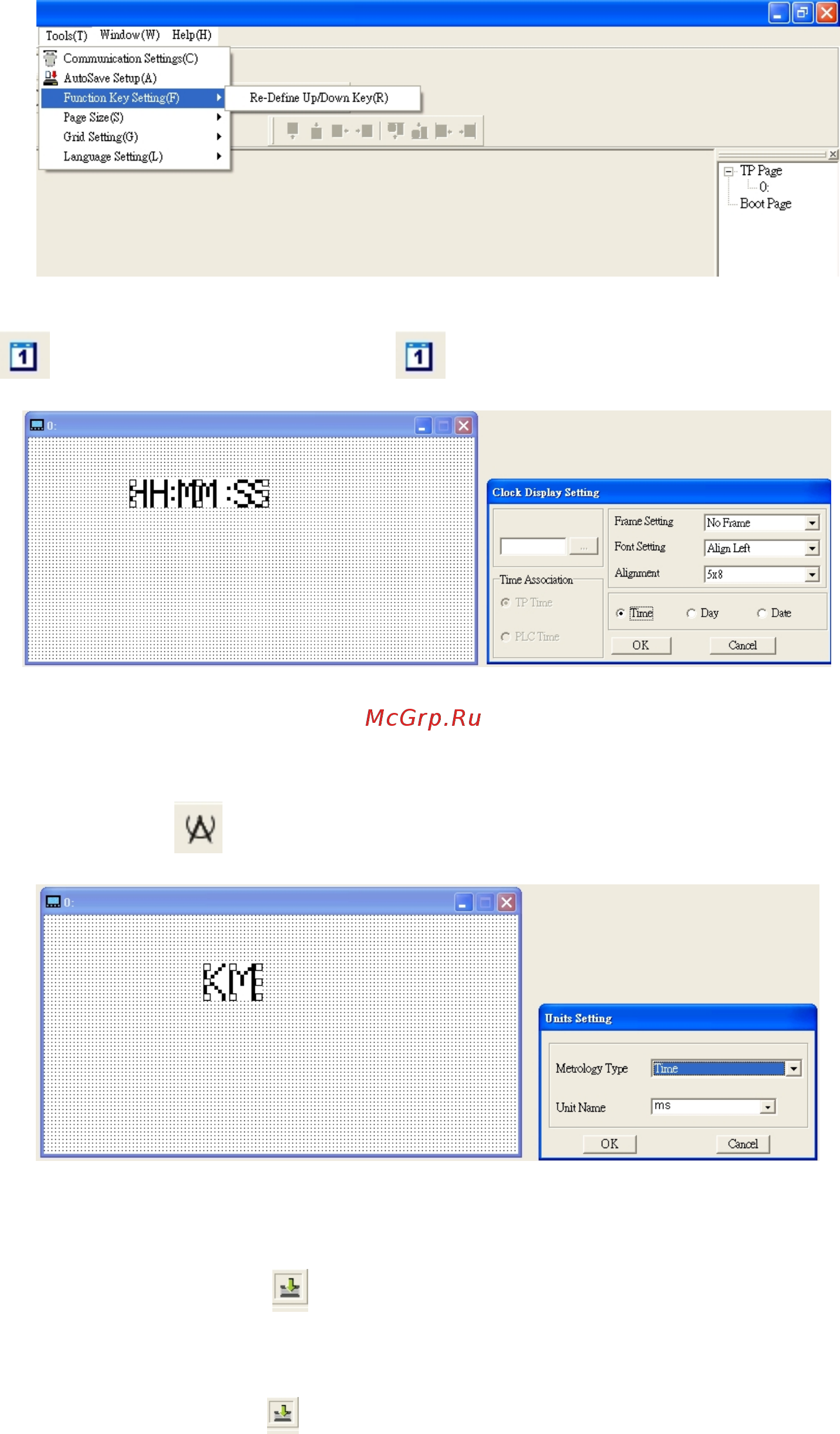

6. Часы : Кликните один раз на кнопку .
Откройте новый файл и кликните один раз в окне страницы. Будет создан объект как на рис. ниже.
В окне настроек вы можете задать формат выводимых данных: Время, День, Дата. Для
настройки
времени нажмите #9 в меню пульта. В окне настроек вы также можете задать свойства рамки,
шрифт и выравнивание.
7. Единица измерения . Кликните один раз на эту кнопку:
Откройте новый файл и кликните один раз в окне страницы. Будет создан объект как на рис. ниже.
Выберите из выпадающего меню необходимую метрологическую
величину и единицу измерения.
Доступны следующие метрологические величины: Длина, Площадь, Объем, Вес, Скорость,
Время и Температура. Единицы измерения изменяются автоматически в зависимости от
выбранной метрологической величины.
8. Ввод значения (Numeric Input) :
Окно настроек данного объекта позволяет задать параметры величины, ее значение и адрес
регистра.
Кликните один раз на кнопку .
Откройте новый файл
и кликните один раз в окне страницы. Будет создан объект как на рис. ниже.
