Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-4
чрезмерные пиковые токи, которые могут привести к выходу из
строя входного выпрямительного моста. В этом случае
рекомендуется ставить на входе ПЧ сетевой дроссель, который
сгладит броски входного тока и улучшит коэффициент мощности.
Сетевой дроссель выполняет защитную функцию, как в отношении
самого преобразователя, так и в отношении сети электроснабжения.
Он является двухсторонним
буфером между нестабильной сетью
электроснабжения (провалы и всплески напряжения) и
преобразователем частоты — источником высших гармоник (5, 7,
11, 13, 17-й и т. д.). Высшие гармоники искажают синусоиду
напряжения питающей сети, вызывая увеличение потерь мощности
электрических машин и приборов, питающихся от сети, а также
могут привести к некорректной работе электронных устройств,
которые получают питание от
этой сети.
Клеммы для подключения двигателя
Если требуется установка фильтра вы выходе ПЧ (U/T1, V/T2,
W/T3), используйте только индуктивные фильтры. Не применяйте
емкостные и содержащие емкости фильтры на выходе ПЧ без
согласования со специалистами Дельта Электроникс.
Не применяйте устройства компенсации реактивной мощности на
выходе ПЧ.
Двигатель по классу изоляции должен подходить для
работы в
составе частотно-регулируемого привода.
Клеммы для подключения внешнего дросселя постоянного тока,
тормозного резистора, тормозного модуля и цепи DC

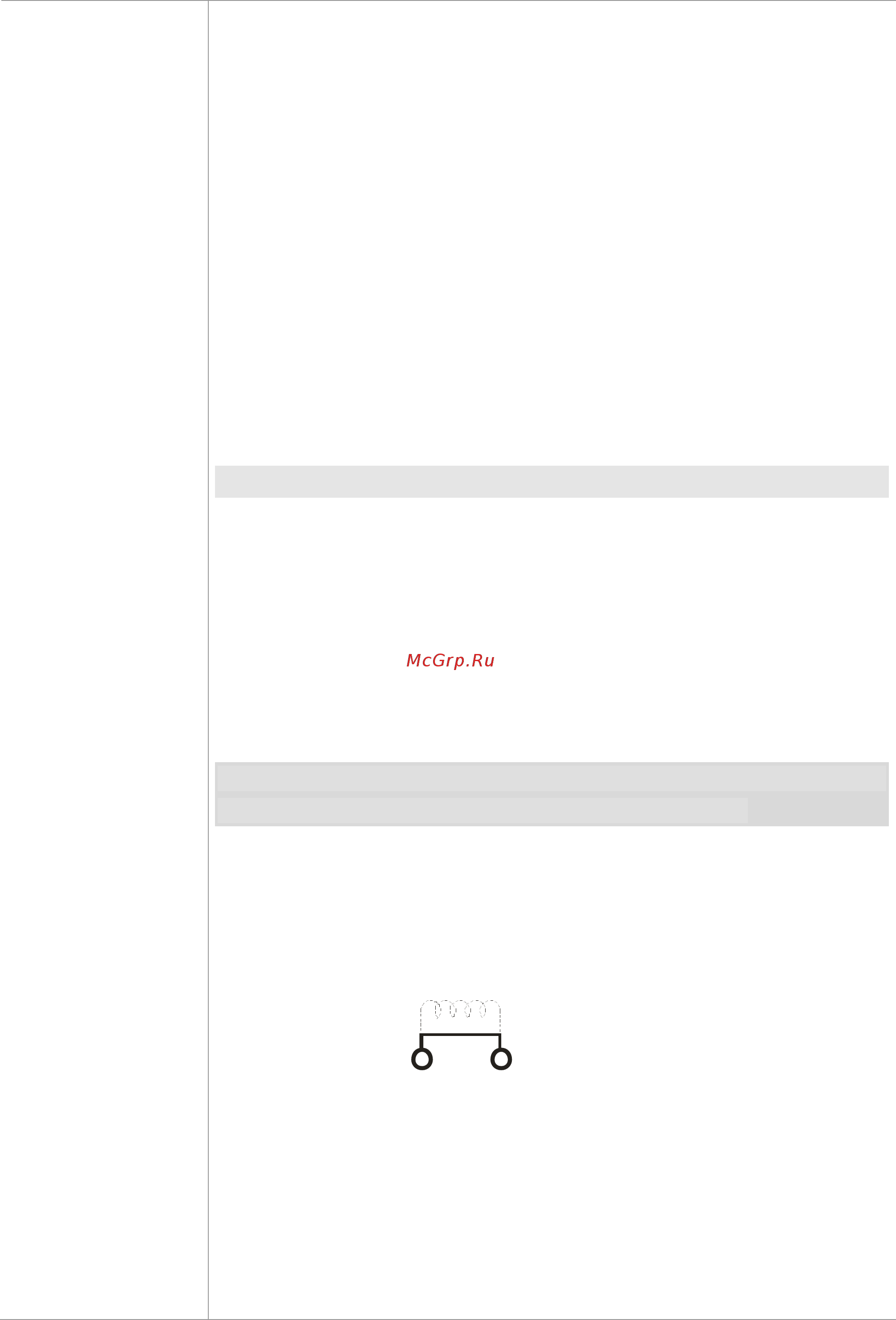

Дроссель в звене постоянного тока используется для фильтрации
гармоник в потребляемом от сети токе, увеличения коэффициента
мощности, защиты от кратковременной асимметрии фаз источника
питающего напряжения и в других случаях. Перед подключением
дросселя снимите перемычку с клемм +1, +2.
+1
+2
DC
( )
дроссель
опция
Тормозной резистор используется для рассеивания кинетической
энергии, запасенной нагрузкой электропривода, которая
возвращается в звено постоянного тока при торможении или
реверсе. Его применение обосновано при необходимости быстрой
остановки двигателя или быстрого снижения его скорости
(особенно, для нагрузок с большим моментом инерции), а так же
для увеличения тормозного момента..
