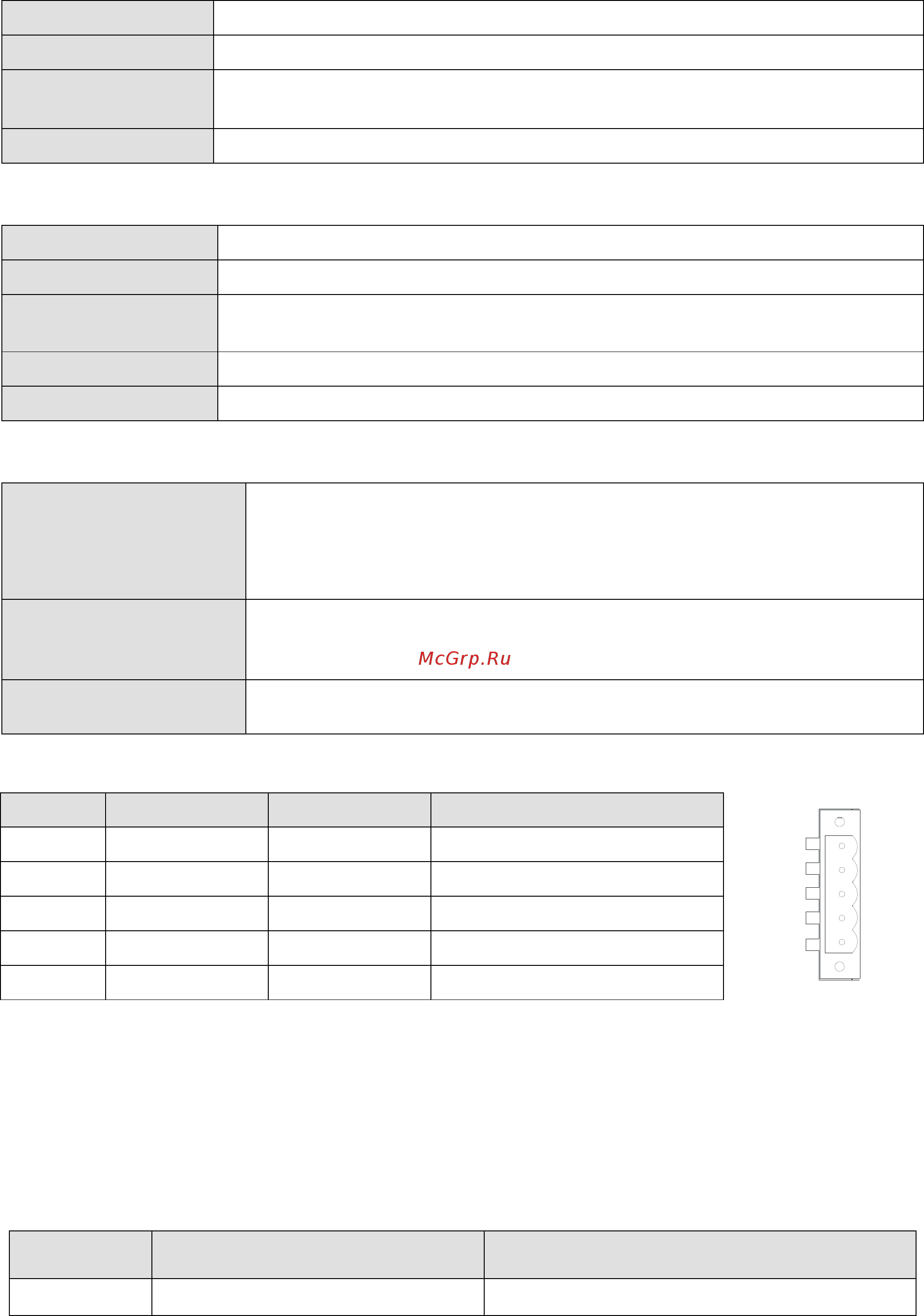

Глава 8 Дополнительные платы VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
8-29
Разъем подключения к преобразователю частоты
Интерфейс 50-контактный разъем
Метод передачи Последовательный интерфейс
Функция разъема
1. Связь с ПЧ.
2. Электрическое питание от ПЧ.
Протокол связи Протокол Delta HSSP
Электрические параметры
Напряжение питания 5В пост. тока (питание от ПЧ).
Напряжение изоляции
500В ПОСТ. ТОКА
Потребляемая шиной
мощность
0.85Вт
Потребляемая
1Вт
Вес 23g
Условия эксплуатации
Помехозащищенность
ESD (IEC 61800-5-1,IEC 6100-4-2)
EFT (IEC 61800-5-1,IEC 6100-4-4)
Импульсное испытание (IEC 61800-5-1,IEC 6100-4-5)
Устойчивость к кондуктивным помехам (IEC 61800-5-1, IEC 61000-4-6)
Работа /хранение
Работа: -10ºC~ 50ºC (температура), влажность 90%, степень загрязнения 2
Хранение: -25ºC ~ 70ºC (температура), 95% (влажность, без выпадения
конденсата)
Стойкость к
ударам/вибрации
По стандартамs: IEC61131-2, IEC68-2-6 (TEST Fc)/IEC61131-2 & IEC
68-2-27 (TEST Ea)
Разъем DeviceNet
Контакт Сигнал Цвет Описание
5
4
3
2
1
1 V+ Красный 24В пост. тока
2 H Белый Сигнал +
3 S - Земля
4 L Синий Сигнал -
5 V- Черный 0В
LED-индикация и устранение неисправностей
На плате CMC-DN01 расположены три светодиода: светодиод POWER показывает наличие
питания, два двухцветных светодиода, MS и NS, показывают состояние сети и служат для
диагностики неполадок.
Светодиод POWER
Состояние
светодиода
Описание Действия по устранению
Вкл. Ошибка питания.
Проверьте подключение и параметры питания.
