Delta Electronics VFD1600CH43A-21 [60/637] Примечание
![Delta Electronics VFD1600CH43A-21 [60/637] Примечание](/views2/1474812/page60/bg3c.png)
Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-7

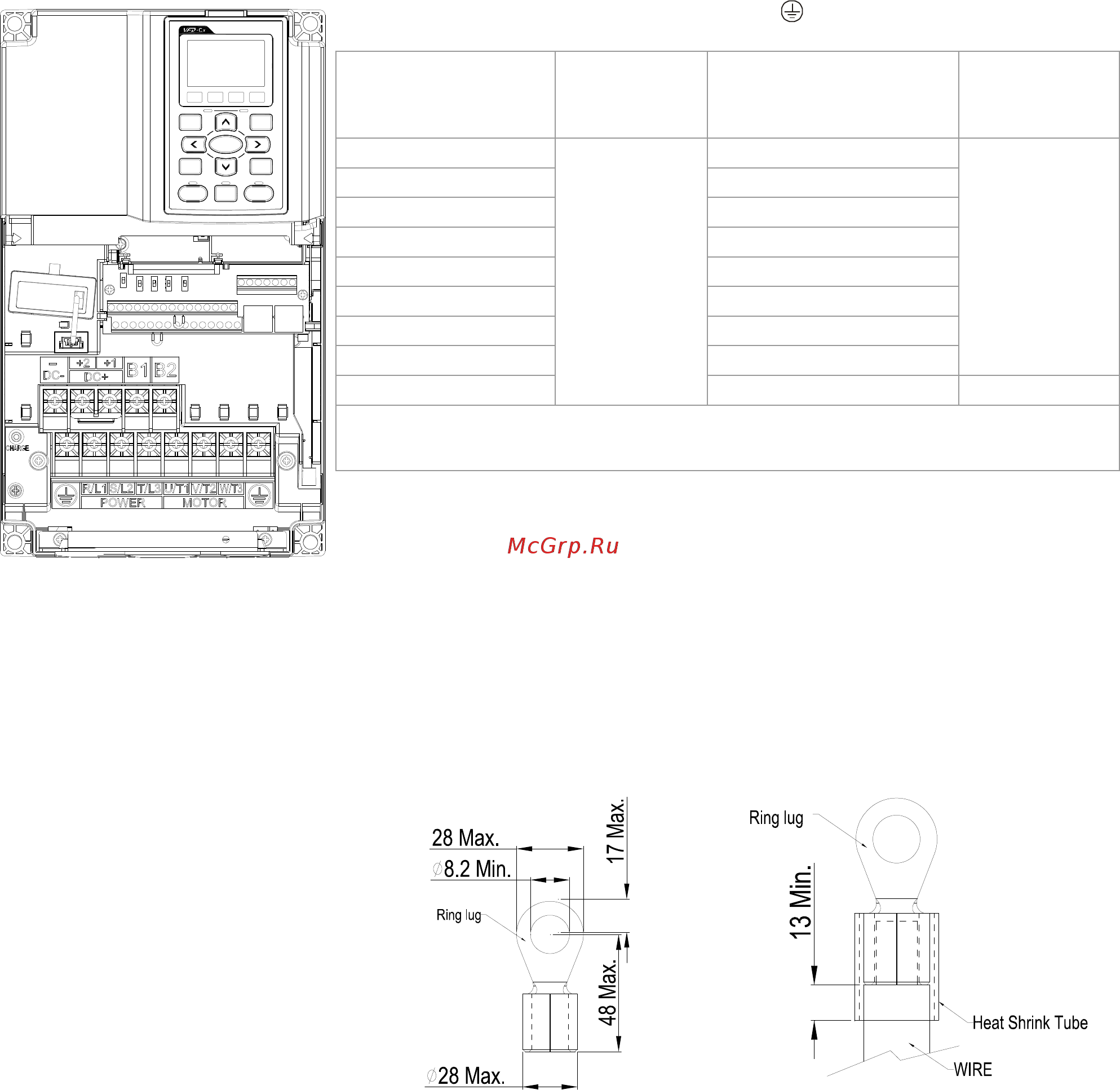

Типоразмер B
Силовые клеммы:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , B1, B2, +1, +2, -
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Момент
затяжки
(±10%)
VFD055CH23A-21
4 AWG
(21.2мм
2
)
8 AWG (8.4мм
2
)
M5
35кг-см
(30.4 lb-in.)
(3.434Нм)
VFD075CH23A-21 6 AWG (13.3мм
2
)
VFD110CH23A-21 4 AWG (21.2мм
2
)
VFD075CH43A-21 8 AWG (8.4мм
2
)
VFD075CH4EA-21 10 AWG (5.3мм
2
)
VFD110CH43A-21 8 AWG (8.4мм
2
)
VFD110CH4EA-21 8 AWG (8.4мм
2
)
VFD150CH43A-21 6 AWG (13.3мм
2
)
VFD150CH4EA-21 8 AWG (8.4мм
2
)
Согласно UL: провода должны быть только медные 600В, 75℃ или
90℃.
Примечание
Клемма D+ [+2 & +1]: Момент затяжки: 45 кг-см [39.0lb-in.] (4.415Нм) (±10%)
1. VFD110CH23A должен использовать провод 600В, 90℃ при
температуре окружающей среды выше 45℃.
2. При использовании клеммных наконечников руководствуйтесь
размерами на рис. 1.
3. На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2)
Рис. 1 Рис. 2
Типоразмер C Силовые клеммы:
