Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-37

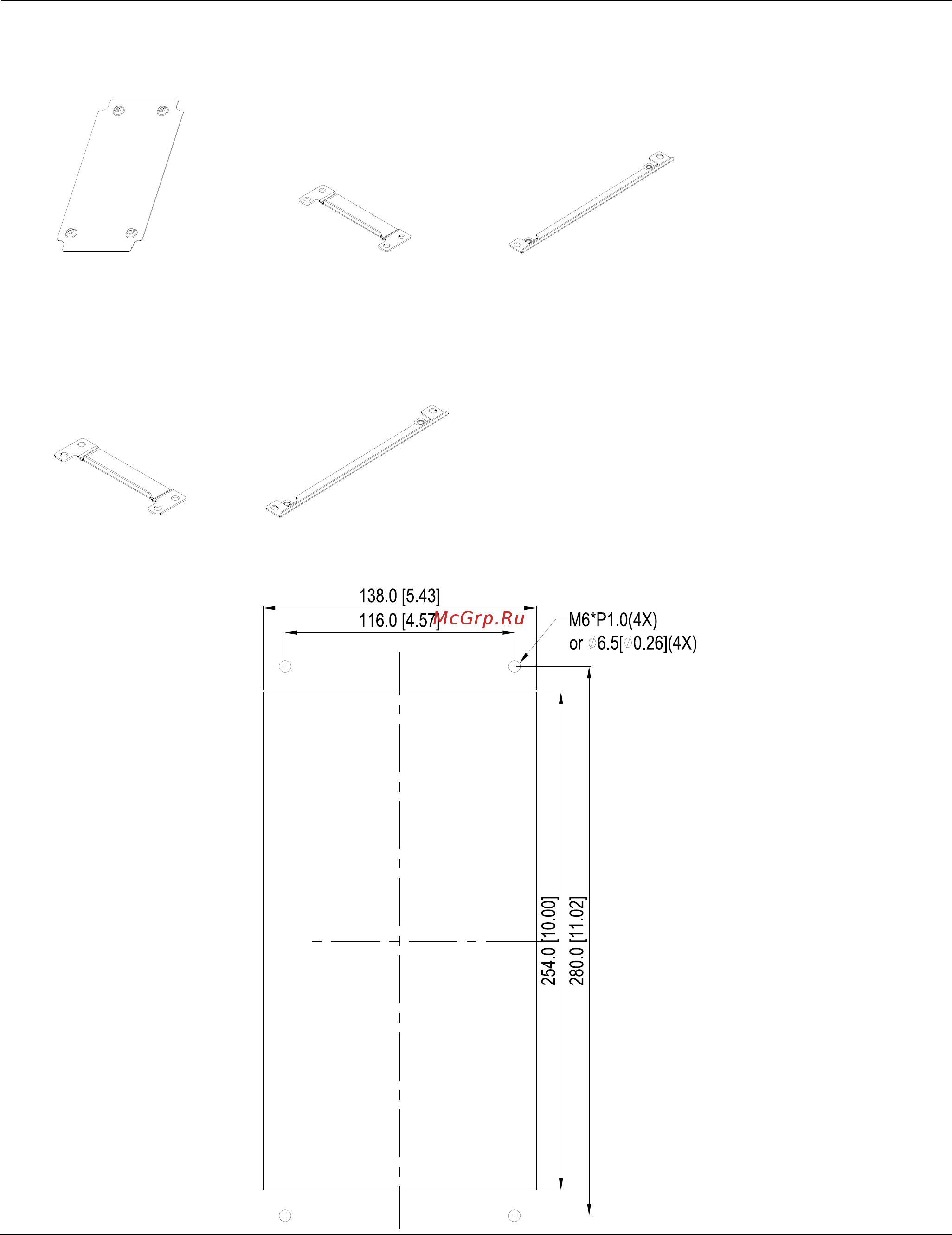

7-12 Наборы для фланцевого монтажа
Для моделей: Типоразмер A~F
Типоразмер A
『MKC-AFM1』
Для моделей:
VFD015CH23A; VFD022CH23A; VFD022CH43A/43E
Принадлежность 1, 1 шт.
Принадлежность 2, 2 шт.
Принадлежность 3, 2 шт.
Винт 1 *4
M3*P 0.5; L=6мм
Винт 2*8
M6*P 1.0; L=16мм
『MKC-AFM』
Для моделей:
VFD007CH23A; VFD007CH43A/43E; VFD015CH43A/43E; VFD037CH23A; VFD037CH43A/43E; VFD040CH43A/43E;
VFD055CH43A/43E
Принадлежность 2, 2 шт.
Принадлежность 3, 2 шт.
Винт *8
M6*P 1.0; L=16мм
Размеры отверстия Ед.: мм [дюймы]
