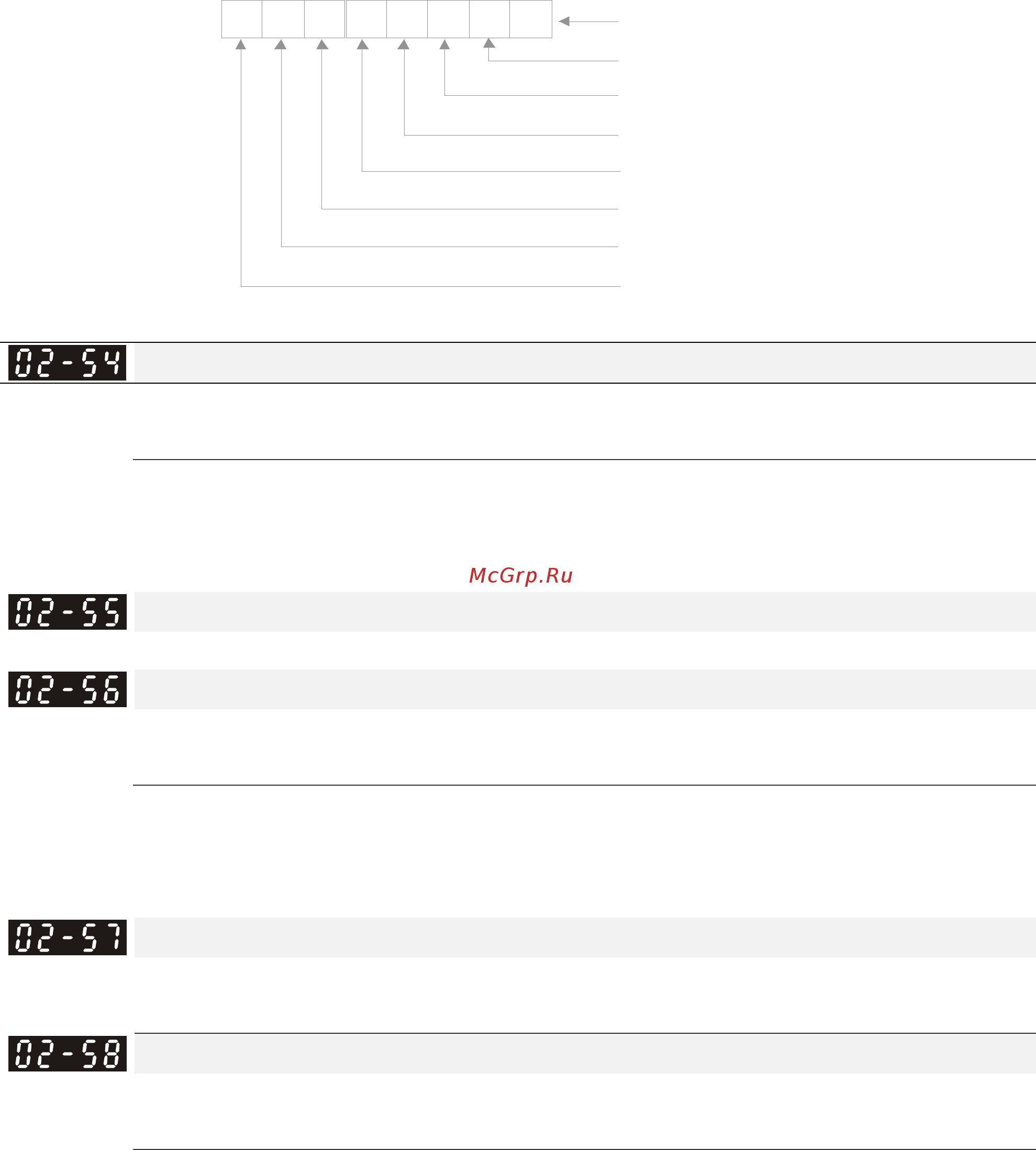

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-65
Реле 1
MO1
11000000
MO2
MO10
MO11
MO12
22222222
7 6 5 4 3 2 1 0
Значение
3=2+1
=1x2 +1x2
=bit 1x2 +bit 0x2
10
10
Реле 2
Вес
Бит
0=
1=
не используется ПЛК
используется ПЛК
Резерв
Индикация сохраненной в памяти внешней команды задания частоты
Заводское значение: Только для чтения
Значения: Только для чтения
Если в качестве источника задания частоты выбраны входы ПЧ, то при обнаружении низкого
напряжения (Lv) или аварии значение задаваемой частоты будет сохранено в этом
параметре.
Зарезервировано
Время ожидания подтверждения растормаживания тормоза
Заводское значение: 0.000
Значения: 0.000~65.000 сек.
Данный параметр используется при работе функции дискретного входа MI =55
"Подтверждение расфиксации тормоза" и задает максимально допустимое время между
подачей сигнала на расфиксацию тормоза и реальной расфиксацией его.
Величина тока для торможения при вращении вперед
Заводское значение: 0
Значения: 0~150%
Частота для торможения при вращении вперед
Заводское значение: 0.00
Значения: 0.00~655.35 Гц
Параметры 02-32, 02-33, 02-34, 02-57 и 02-58 могут применяться для подъемных механизмов.
(выберите функцию 42 для многофункциональных выходов 02-13, 02-14, 02-16 или 02-17).
Когда выходной ток ПЧ достигнет или превысит установленный в 02-33 (заданное значение
тока) И выходная частота достигнет или превысит установленную в 02-34 (заданное
значение частоты), включается многофункциональный выход (02-13, 02-14, 02-16 или 02-17)
с функцией 42 после задержки, установленной в 02-32.
Если заданная величина тока для торможения, установленная в 02-57 ≠ 0, то когда выходной
ток ПЧ станет меньше установленного в 02-57 ИЛИ выходная частота станет меньше
установленной в 02-58, многофункциональный выход с функцией 42 выключается.
