Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-142
ния
D1126 + 10*N 0 Частота
достигнута
Позиция
достигнута
Момент
достигнут
Homing
выполнен
Чтение
1 Прямое
движение
Прямое
движение
Прямое
движение
Прямое
движение
Обратное
движение
Обратное
движение
Обратное
движение
Обратное
движение
2 Тревога Тревога Тревога Тревога
3 Ошибка Ошибка Ошибка Ошибка
5 JOG
6 Быстрый
останов
Быстрый
останов
Быстрый
останов
Быстрый
останов
7 Привод
работает
Привод
работает
Привод
работает
Привод
работает
D1127 + 10*N Текущая
частота
Текущая
позиция
Текущий
момент
- Чтение
D1128 + 10*N - - -

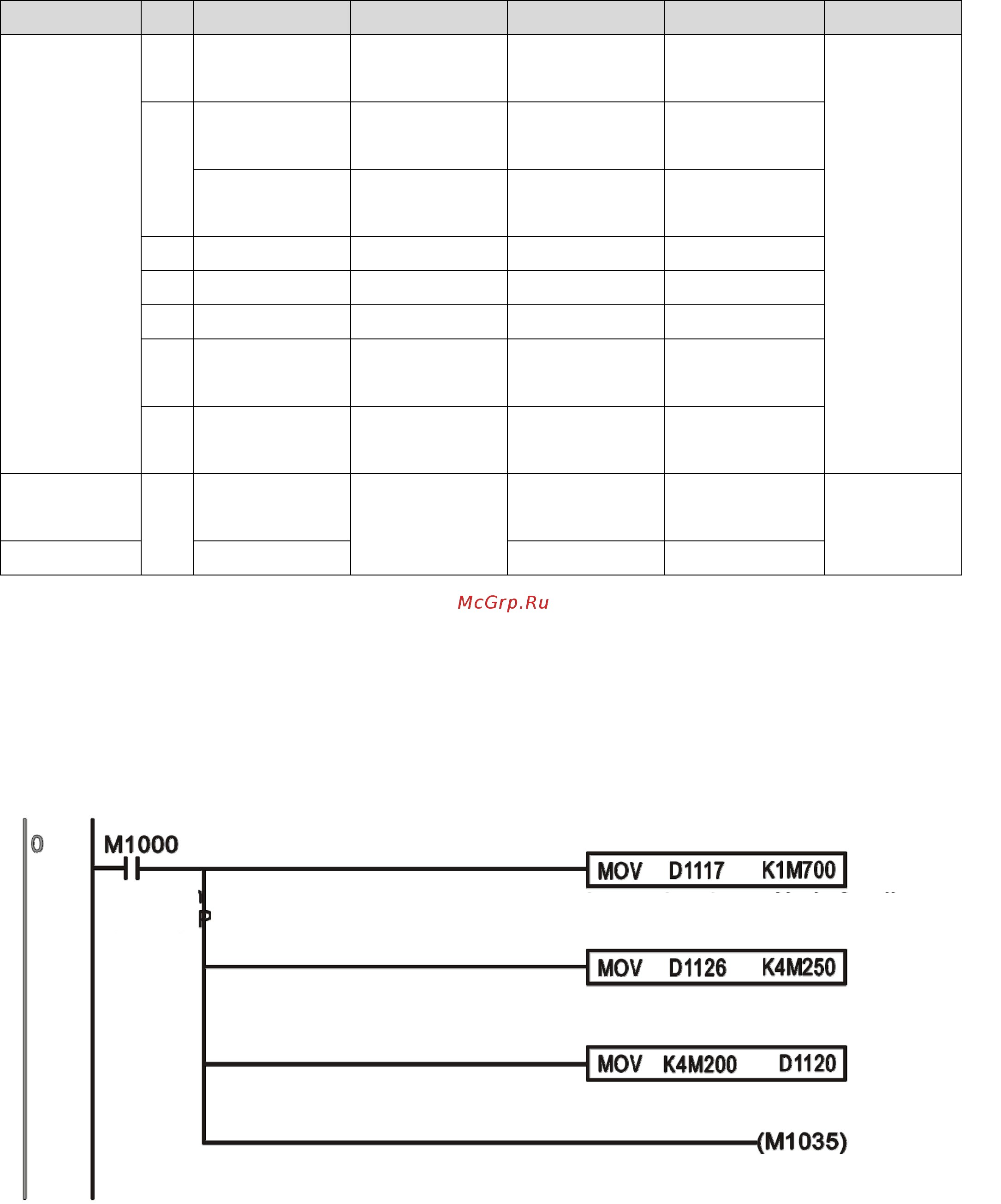

Пример: Программирование ПЛК для управления с помощью «внутренней связи» частотой
устройства Slave 1 и переключения между значениями 30.00 Гц и 60.00 Гц.
Диаграмма 1: Определение онлайн состояния Slave-устройства и проверка на наличие ошибок.
Затем задание узлов связи от 0.
Диаграмма 2: Если состояние Slave 1 проверено, команда управления запустится с задержкой 3
сек.
Размыкание
У
зел 0: онлайн поиск
Линия связи соответствует
У
зел 0: найден
Статус: 0
У
зел 0: присвоен номер 0
Проверка онлайн
Запуск управления внутренней связью
