Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-8

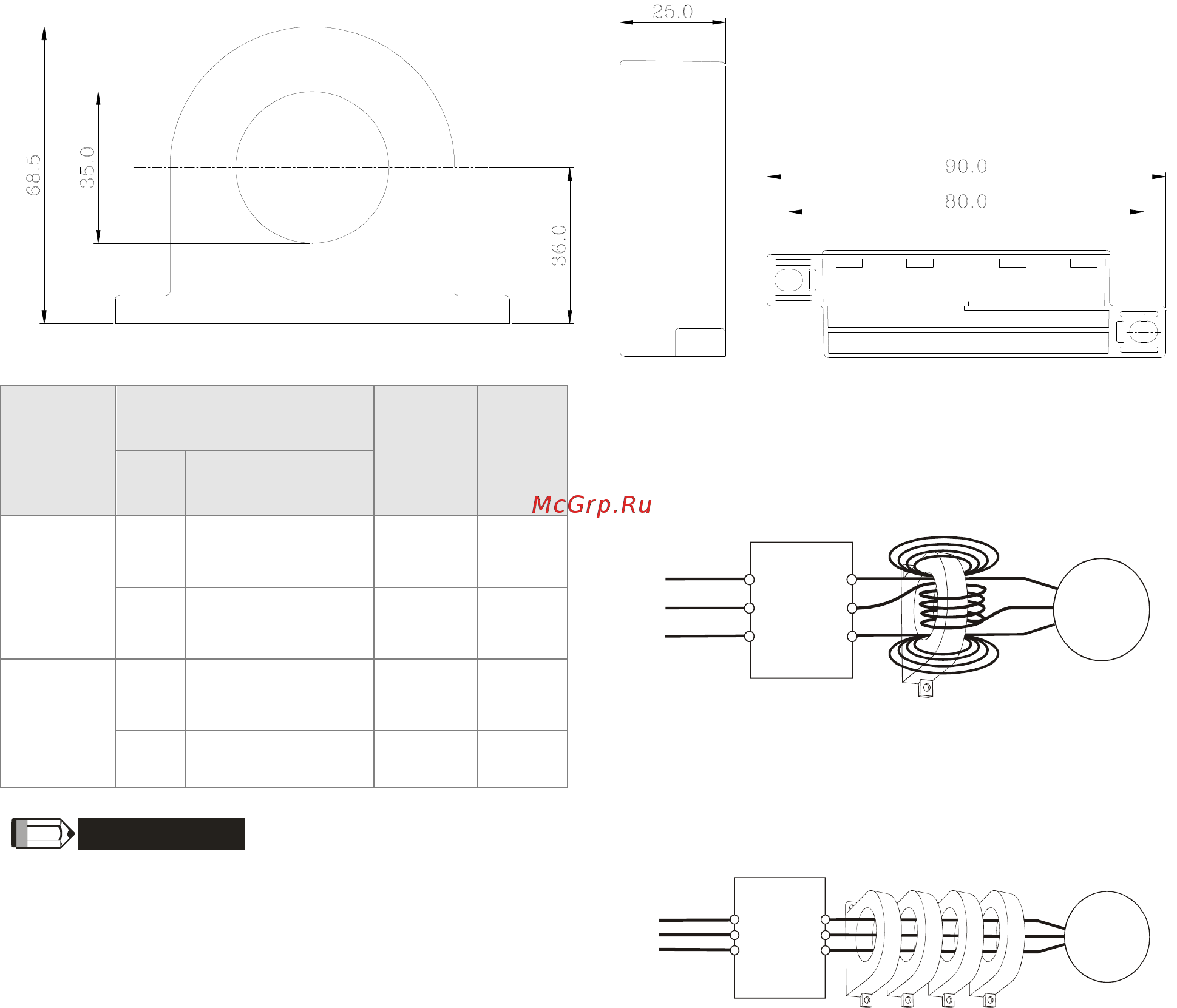

7-5 Фильтр радиопомех
RF220X00A Ед. измерения: мм
Тип
кабеля
(Прим.)
Рекомендованное
сечение кабеля (мм
2
)
Кол-во
колец
Подкл.
Схема A
Сделайте 4 витка каждым проводом вокруг
кольца. Фильтр должен быть расположен как
можно ближе к выходу инвертору
.
AWG мм
2
Номин.
(мм
2
)
1-но
жильный
≤10 ≤5.3 ≤5.5 1
Схема
A
≤2 ≤33.6 ≤38 4
Схема
B
3-х
жильный
≤12 ≤3.3 ≤3.5 1
Схема
A
≤1 ≤42.4 ≤50 4
Схема
B
Примечание
Кабель неэкранированный с изоляцией от 600В
1. Приведенная таблица содержит
приблизительные данные о размере фильтра
радиопомех. При выборе необходимо
руководствоваться типом и диаметром
кабеля таким образом, чтобы он был
достаточно мал для прохода через центр
ферритового кольца.
2. Только фазные провода должны быть
пропущены через ферритовые кольца. Не
пропускайте через них провод заземления и
экран.
3. При длинном моторном кабеле фильтр
поможет снизить уровень электромагнитного
излучения с него.
Схема B
Оденьте 4 кольца на моторный кабель.
Источник
питания
Фильтр
M
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
R/L1
S/L2
T/L3
Источник
питания
Фильтр
M
