Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-19

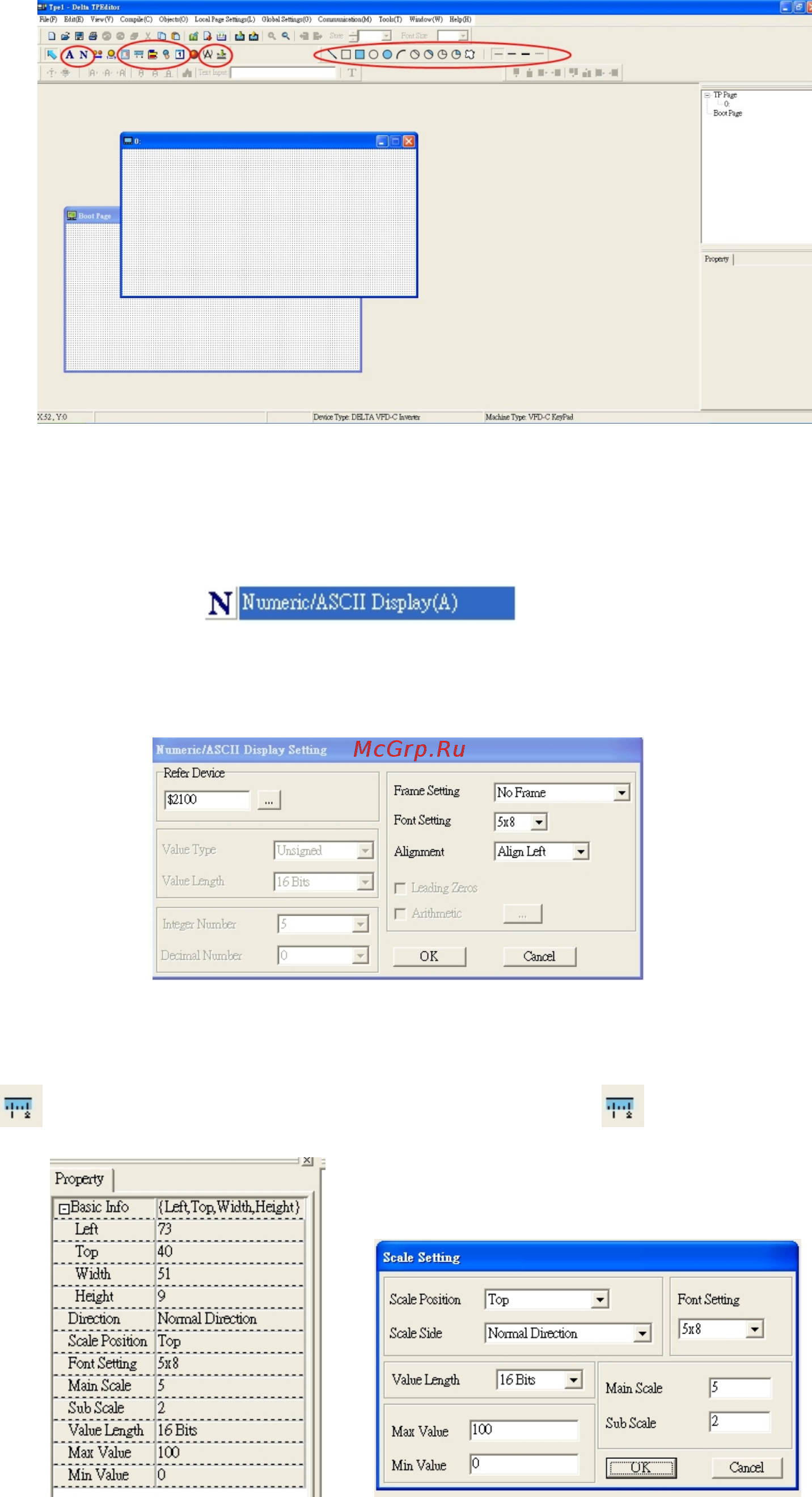

3) Редактирование главной старницы
1. Для начала редактирования главной страницы кликните на названии страницы под надписью TP
Page в верхней правой части экрана или выберите в меню View
пункт TP page. Доступные в
этом режиме инструменты выделены на нижеприведенном рисунке.
Слева направо: Статический текст, Вывод значения регистра (ASCII), Статическое изображение,
Шкала, Гистограмма, Кнопка, Часы, Ед. измерения, Ввод значения, 11 геометрических фигур и
линии различной толщины. Работа с кнопками Статический текст, Статическое изображение и
геометрических фигур аналогична изложенной выше.
2. Numeric/ASCII Display (A) (вывод значения регистра
): Выберите в меню Objects (O)пункт
Numeric/ASCII Display(A)
Затем кликните в окне создаваемой
страницы в месте, где требуется разместить объект, и не отпуская кнопку задайте необходимый
размер объекта.
Дважды кликните на созданном объекте для настройки параметров читаемого
регистра и свойств объекта.
Related Device (читаемый регистр): Задайте в поле Refer Device адрес регистра, который
необходимо считывать. Например, $2202 для считывания выходной частоты (H). Полный список
регистров см. список адресов в главе 12, параметр 09-04.
3. Шкала : Для создания объекта "Шкала" нажмите на значок в меню инструментов.
Параметры и свойства шкалы вы можете задавать и редактировать в окне в правой части экрана.
a. Расположение шкалы (Scale Position): Нажмите на поле этого параметра и в выпадающем
меню выберите необходимое значение.
b. Направление шкалы (Scale Side): В выпадающем меню выберите направление отсчета
