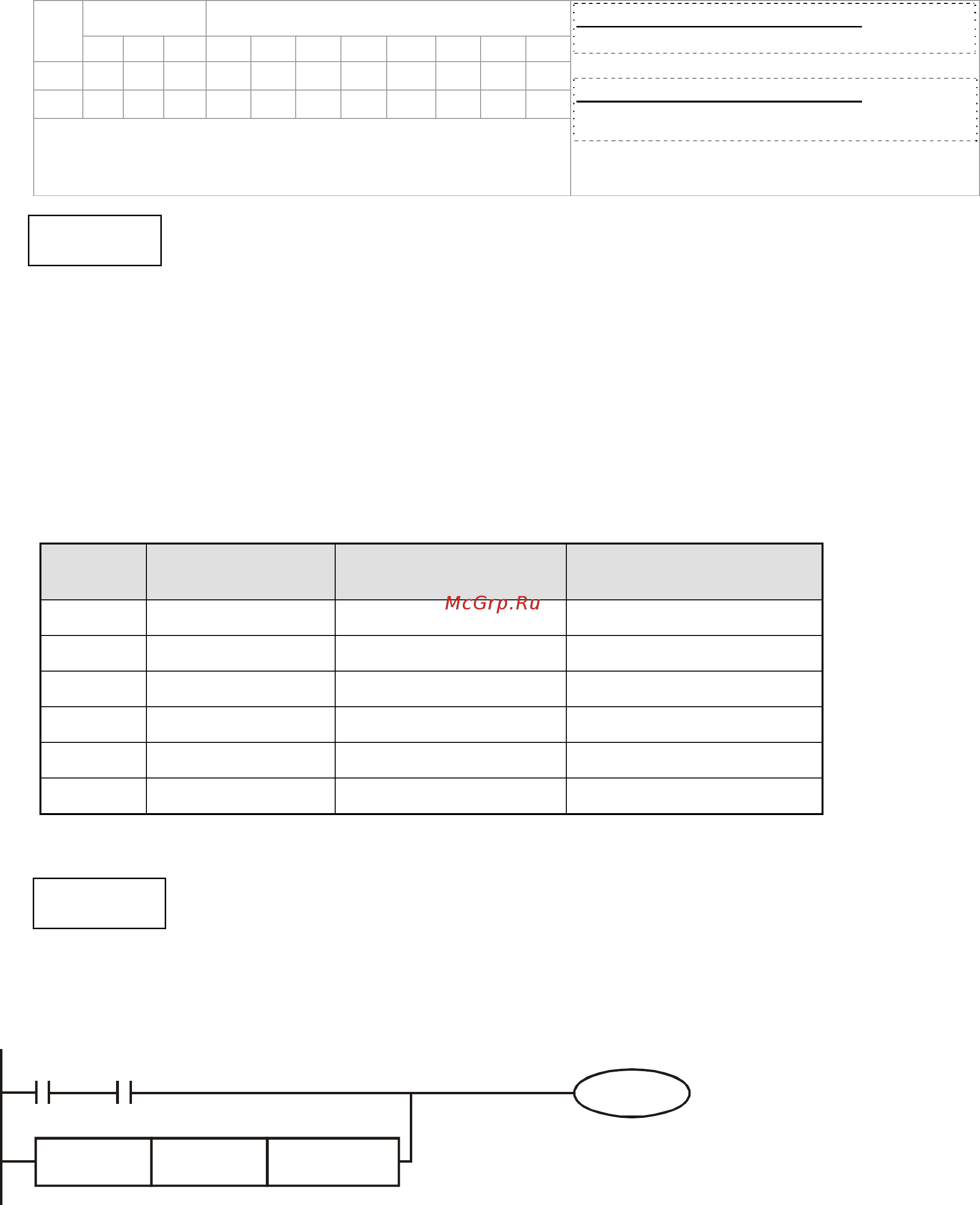

Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-112
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
32-битная команда (9 шагов)
FOR※
－ － －
Флаги: Нет
X Y M K H KnX KnY KnM T C D
S1
＊ ＊ ＊
S2
＊ ＊ ＊
Примечания: ※:=, >, <, <>, ≤, ≥
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S
1
: Источник 1 S
2
: Источник 2
Эта команда сравнивает содержимое S
1
и S
2
. Возьмем “FOR=” для примера, если результат
сравнения “=” команда продолжает работу. Если результат “≠” команда прекращает работу.
Пользователь может указать значения с плавающей запятой непосредственно в операндах
S
1
и S
2
(например, F1.2) или сохранить значение с плавающей запятой в регистрах D для
дальнейших операций.
FOR※ команда использует параллельное соединение контактов.
API
32-битная
команда
Условие
продолжения
Условие прекращения
287
FOR＝
S
1
＝S
2
S
1
≠S
2
288
FOR＞
S
1
＞S
2
S
1
≦S
2
289
FOR＜
S
1
＜S
2
S
1
≧S
2
290
FOR＜＞
S
1
≠S
2
S
1
＝S
2
291
FOR＜＝
S
1
≦S
2
S
1
＞S
2
292
FOR＞＝
S
1
≧S
2
S
1
＜S
2
Когда X2 и M30 оба включены и содержимое в D100(D101) ≥ F1.234, M60 включен.
FOR>= D100 F1.234
X2 M30
M60
Описание
Пример
Содержание
