Глава 8 Дополнительные платы VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
8-11
8-8 EMC-PG01O
Описание клемм
Настройка с помощью параметров 10-00~10-02
Клеммы Описание
PG1
VP
Выход источника питания: +5В/+12В
5% (используйте переключатель
FSW3 для выбора +5В/+12В)
Макс. вых. ток: 200мA
DCM
Общая клемма источника питания и входов
A1, /A1, B1,
/B1, Z1, /Z1
Вход для подключение энкодера.
Может быть 1-но и 2-фазным.
Макс. вых. частота: 300кГц
PG2
A2, /A2,
B2, /B2
Вход для импульсного сигнала
Может быть 1-но и 2-фазным.
Макс. вых. частота: 300 кГц
PG OUT
V+
Для работы выхода PG OUT требуется внешний источник питания.
Напряжение:+12В ~ +24В
V-
A/O, B/O, Z/O
Выходы PG - карты. Имеется делитель с кратностью: 1~255 (частота
синхронизации импульсного энкодера: коэф. деления до 255).
Тип: открытый коллектор. Требуется подключение внешних резисторов к
V+~V- (напр. от ПЛК) для предотвращения помех от принимаемого
сигнала. Макс. вых. ток: 20мA. Макс. вых. частота: 300 кГц

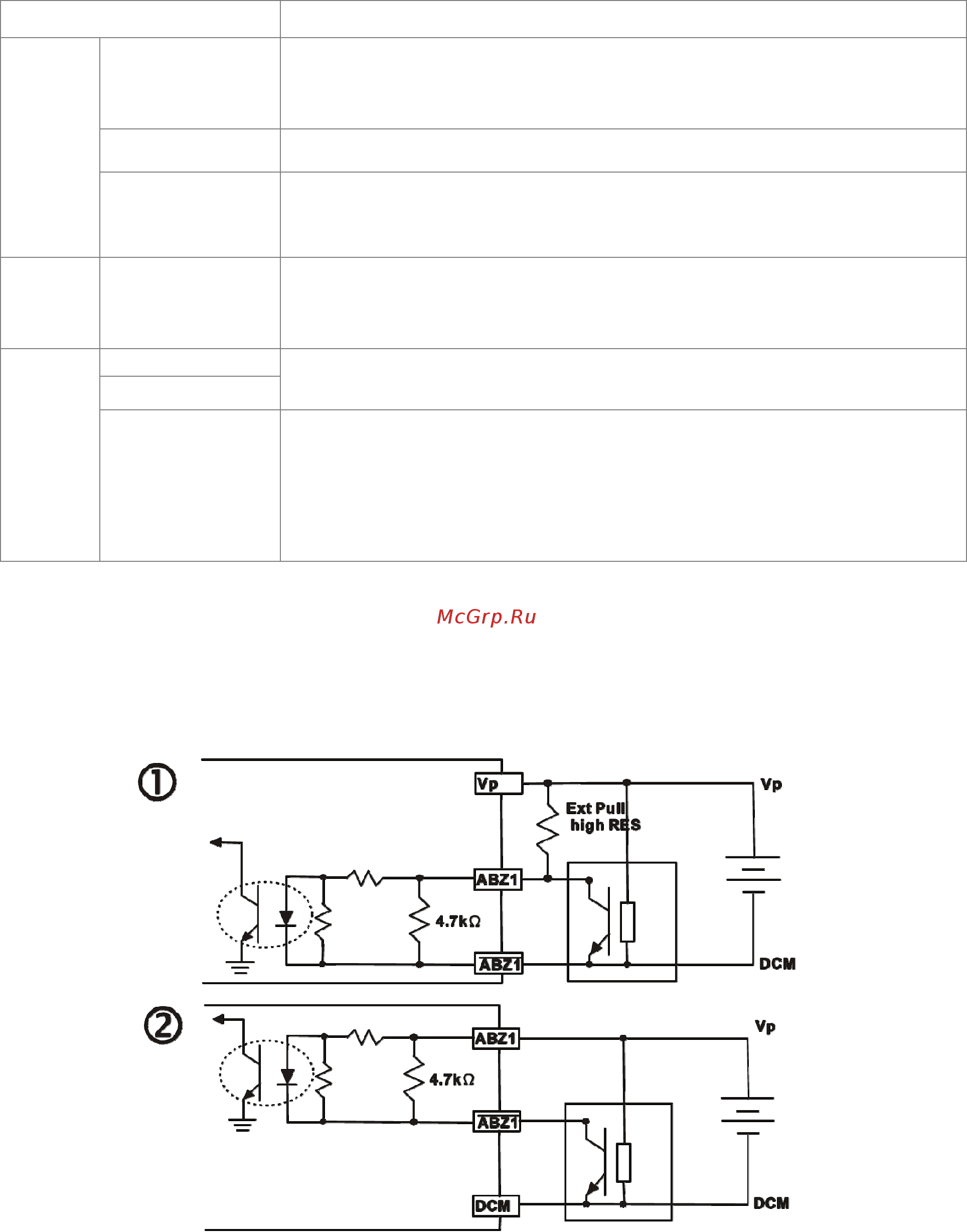

Примечание 1: Открытый коллектор, входной ток 5~15 мA на каждую колодку – необходим один
резистор на колодку.
5 В: рекомендованный нагрузочный резистор: свыше100~220Ω, ½ Вт
12 В: рекомендованный нагрузочный резистор: свыше 510~1.35kΩ, ½ Вт
24 В: рекомендованный нагрузочный резистор: свыше 1.8k~3.3kΩ, ½ Вт
При подключении:
Если сигнал на EMC-PG01 - A1, B1 и Z1, светодиодный индикатор выключен.
Если A1, B1 и Z1 не имеют сигналов, светодиодный индикатор включен.
