Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-37
Индикация
Код
аварии
Описание
CANopen
код аварии
CANopen
регистр
ошибки
(бит 0~7)
Thermal relay 2
Fault
CbFE
CAN/S bus off
Fault
0068H
шина CAN недоступна
8140H 4
Thermal relay 2
Fault
CIdE
Fault
0069H
Превышено значение CAN индекса
8110H 4
Thermal relay 2
Fault
CAdE
Fault
006AH
Ошибка адреса CAN
0x8100 4
Thermal relay 2
Fault
CFdE
Fault
006BH
Ошибка кадра CAN
0x8100 4

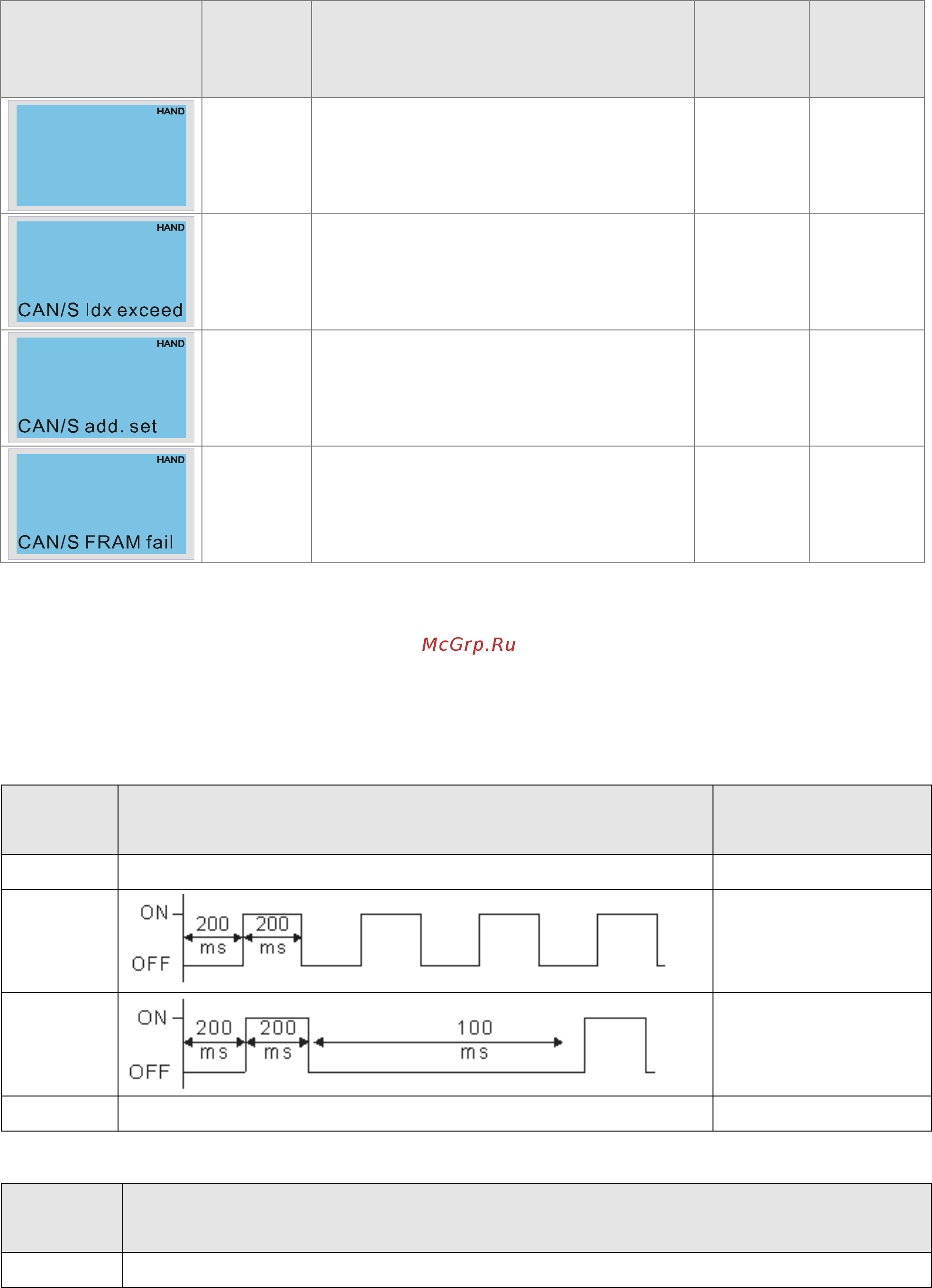

15.6 CANopen. Светодиодная индикация
Для сигнализации состояния CANopen используется два светодиода: RUN и ERR.
Светодиод RUN:
Состояние
светодиода
Диаграмма работы Режим CANopen
ВЫКЛ Исходное состояние
Мигает
Готовность к работе
Одинарное
мигание
Остановлен
ВКЛ Работа
Светодиод ERR:
Состояние
светодиода
Диаграмма работы
ВЫКЛ Нет ошибок
