Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-9
Типоразмер D0
Силовые клеммы:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , +1/DC+, -/DC-
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Момент
затяжки
(±10%)
2/0 AWG
(67.4мм
2
)
M8
80кг-см
(70 lb-in.)
(7.85Нм)
VFD370CH43S-21
1/0 AWG (53.5мм
2)
1.Согласно UL: провода должны быть только медные 600В,
75 ℃ или 90 ℃.
Провод заземления : 2AWG*2(33.6мм
2
)
2. При использовании клеммных наконечников руководствуйтесь
размерами на рис. 1.
3. На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2).

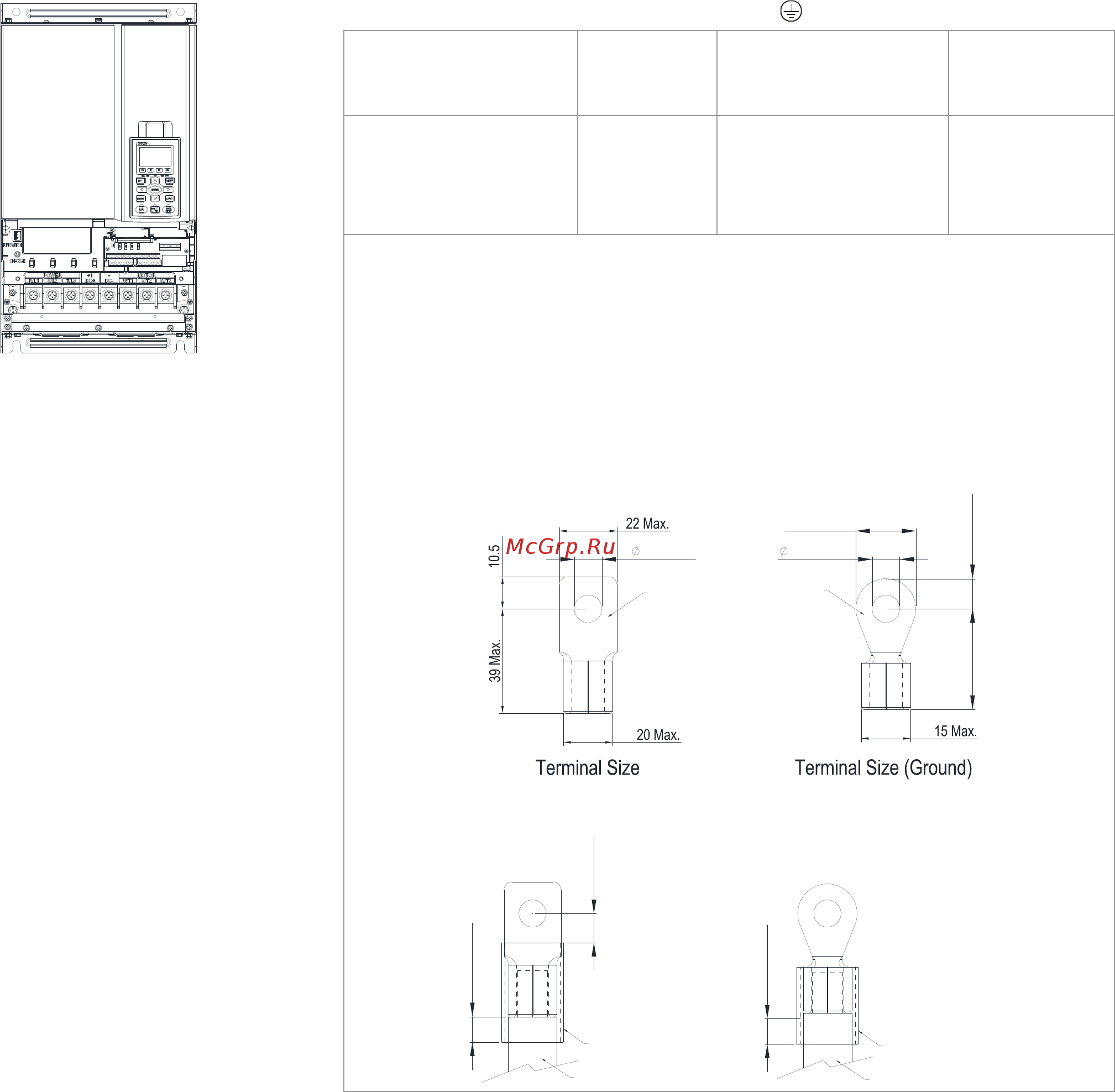

Рис. 1
Рис. 2
+0
-2
Ring lug
22 Max.
8.2 Min.
11 Max.32 Max.
8.2 Min.
Ring lug
WIRE
Heat Shrink Tube
13 Min.
WIRE
Heat Shrink Tube
13 Min.
13¡ Ó1.5
