Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-6
5-1 Монтаж силовых терминалов
Типоразмер A
Силовые клеммы:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3,
, B1, B2, +1, +2, -
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Момент
затяжки
(±10%)
VFD007CH23A-21
8 AWG
(8.4мм
2
)
14 AWG (2.1мм
2
)
M4
20кг-см
(17.4 lb-in.)
(1.962Нм)
VFD015CH23A-21 12 AWG (3.3мм
2
)
VFD022CH23A-21 10 AWG (5.3мм
2
)
VFD037CH23A-21 8 AWG (8.4мм
2
)
VFD007CH43A-21 14 AWG (2.1мм
2
)
VFD007CH4EA-21 14 AWG (2.1мм
2
)
VFD015CH43A-21 14 AWG (2.1мм
2
)
VFD015CH4EA-21 14 AWG (2.1мм
2
)
VFD022CH43A-21 14 AWG (2.1мм
2
)
VFD022CH4EA-21 14 AWG (2.1мм
2
)
VFD037CH43A-21 10 AWG (5.3мм
2
)
VFD037CH4EA-21 10 AWG (5.3мм
2
)
VFD055CH43A-21 10 AWG (5.3мм
2
)
VFD055CH4EA-21 10 AWG (5.3мм
2
)
Согласно UL: провода должны быть только медные 600В, 75℃
или 90℃..

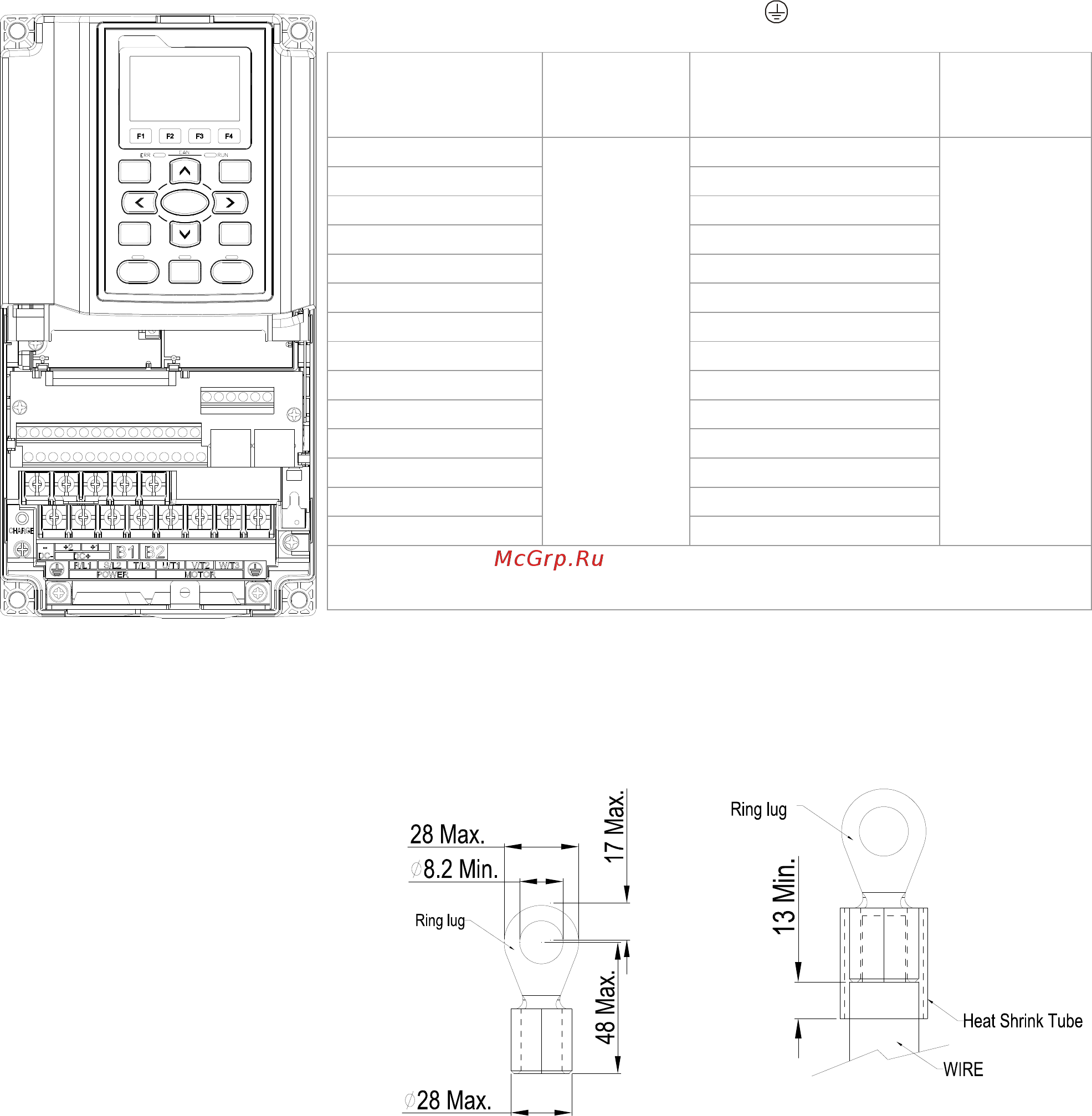

1. При использовании клеммных наконечников руководствуйтесь
размерами на рис. 1.
2. На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2)
Рис. 1 Рис. 2
