Глава 6 Клеммы управленияVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
6-3

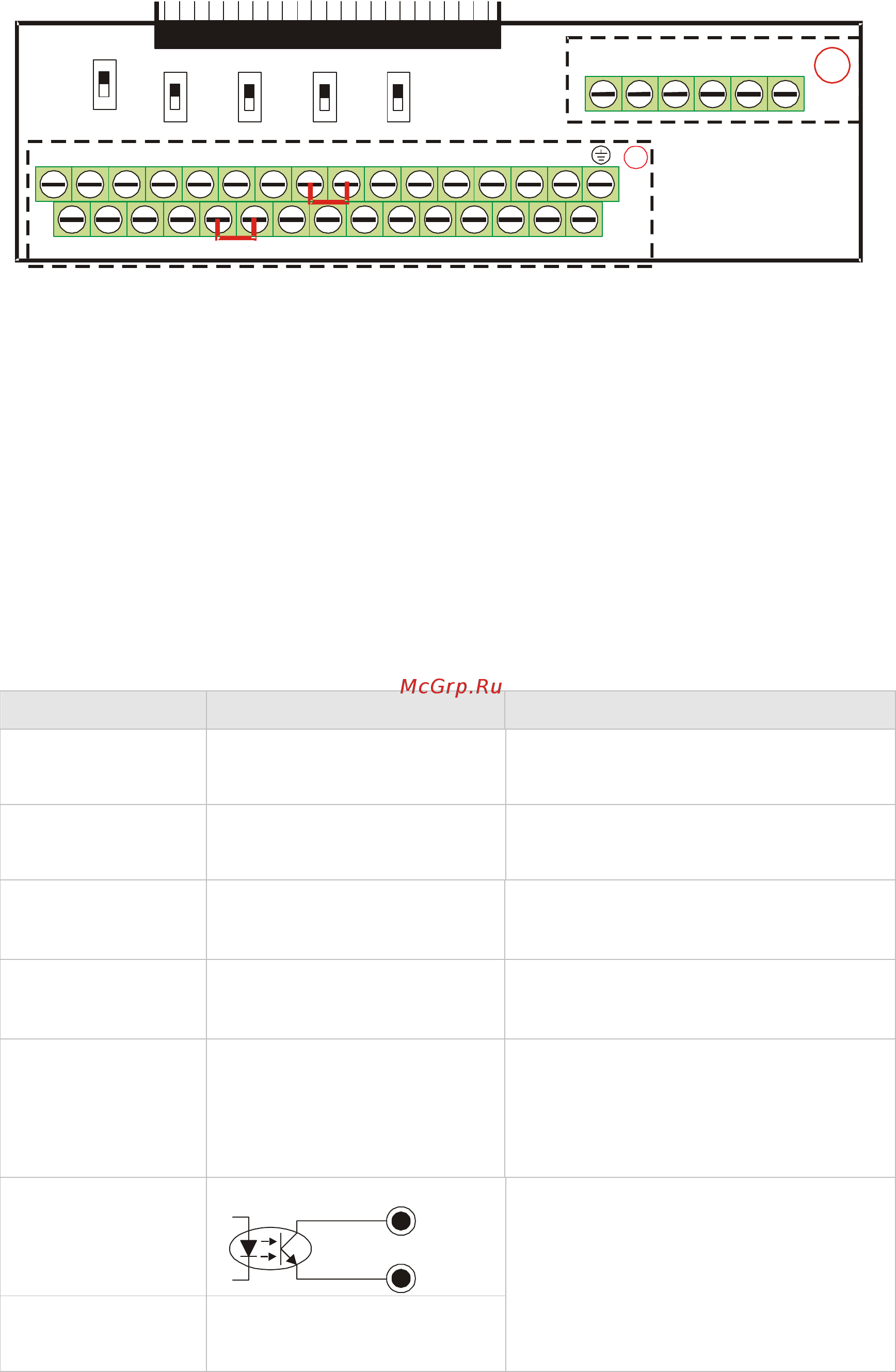

6-1 Спецификация клемм управления
Сечение проводов: 26~16AWG（0.1281-1.318мм
2
）,
Момент затяжки: (A) 5 кг*см [4.31Ib-in.] (0.49Нм) (как показано на рис. выше)
(B) 8 кг*см [6.94Ib-in.] (0.78Нм) (как показано на рис. выше)
Меры предосторожности при подключении:
Концы проводов должны быть зачищены на 5 мм (7 мм при использовании кабельных
наконечников). Рекомендуется использовать кабельные наконечники. Вставьте
зачищенный провод в клемму и закрутите ее с помощью шлицевой отвертки.
Разделанные провода перед монтажем отсортируйте.
Винты нужно затягивать шлицевой отверткой (3.5мм х 0.6мм)
На рис. выше по умолчанию установлена перемычка S1-SCM. По умолчанию для
дискретных входов установлен режим NPN (SINK), т.е. установлена перемычка на
клеммах +24V и COM ; Подробнее см. рис. 4 в главе «Подключение».
Клемма Функция Описание (для NPN-режима)
+24V
Внутренний источник
питания (+24В)
+24В5% 200мА
COM
Внутренний источник
питания (0В)
Общий для дискретных входов в
NPN-режиме
FWD
Команда прямого
вращения
FWD-DCM:
ВКЛ
прямое вращение
ВЫКЛ
замедление и остановка
REV
Команда обратного
вращения
REV-DCM:
ВКЛ
обратное вращение
ВЫКЛ
замедление и остановка
MI1
~
MI8
Многофункциональные
входы 1~8
Д
ля программирования входов
MI1~MI8 см. параметры
02-01~02-08.
ВКЛ: ток управления 6.5мA
≧
11Vdc
ВЫКЛ: ток утечки 10мкA
≦
11Vdc
DFM
Импульсный выход
DFM
DCM
Частота выхода пропорциональна
выходной частоте преобразователя
Скважность: 50%
Мин. нагрузка: 1kΩ/100pf
Макс. ток: 30мA
Макс. напряжение: 30Vdc
DCM
Общий импульсного
выхода
MI1+24V
COM
FWD
MO1
MI5
MI3
ACI+10V
AVI
AFM1
MO2 MCM
MI7
MI4DCM REV MI2S1 MI8MI6ACM-10V AUI
AFM2
SCM DFM SG-SG+
RA2RC2 RB2 RB1RC1 RA1
0-10V
-10-10V
0-10V
0-10V
0-10V
0-20mA
0-20mA
0-20mA Open
120
AFM1
AFM2
AVI
ACI
485
Removable Terminal Block
A
B
SGND
Съемная клеммная колодка
