Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-19

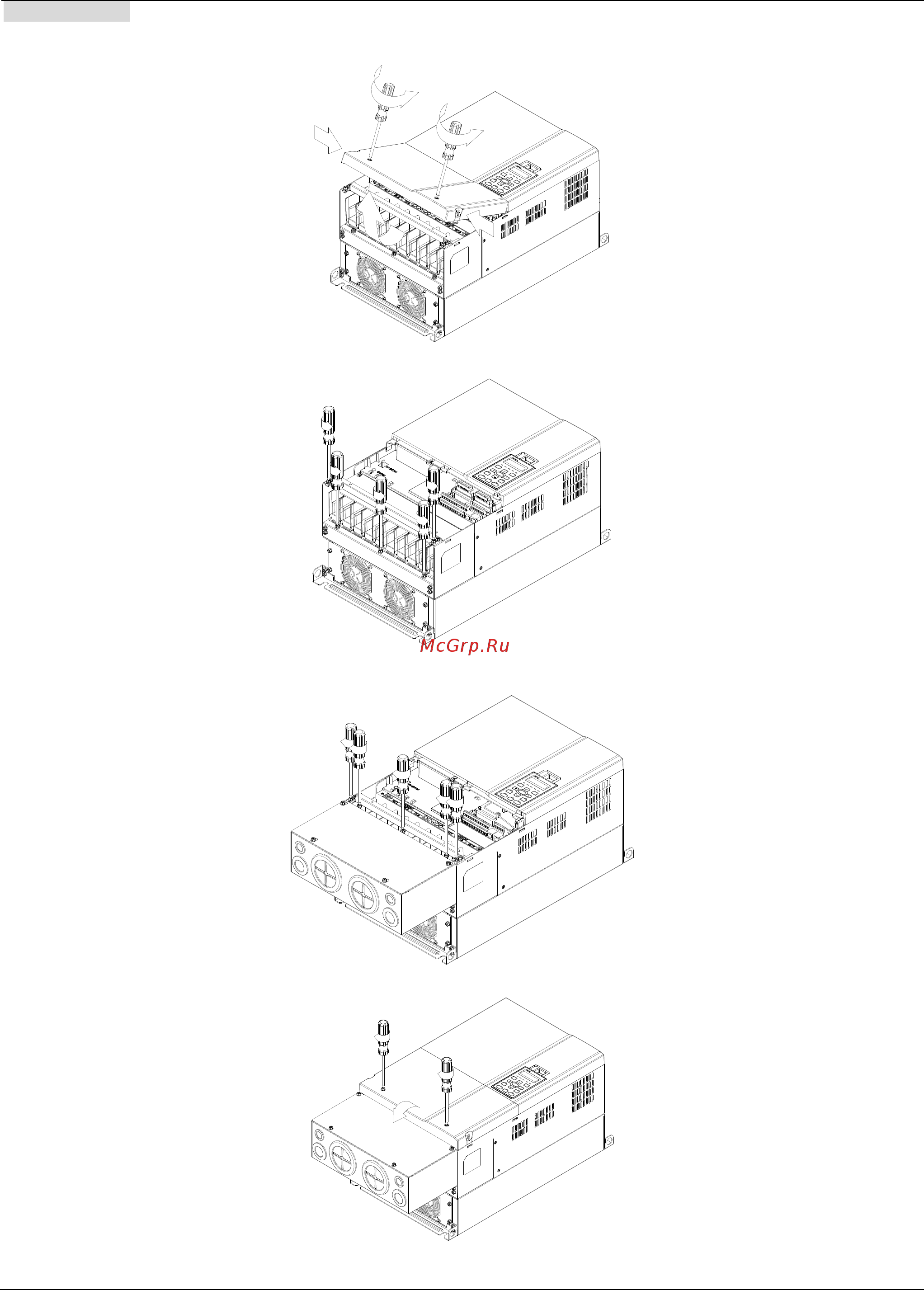

Монтаж кожуха
Типоразмер D
1. Выкрутите винты передней крышки ПЧ, нажмите на защелки по бокам и снимите крышку как показано
на рис. Усилие откручивания: 10~12 кг*см (8.66~10.39Ib-in)
2. Удалите 5 винтов как показано на рис. Усилие откручивания: 24~26 кг*см (20.8~22.6Ib-in)
3. Установите кожух и закрутите 5 винтов как показано на рис.
Усилие затяжки: 24~26 кг*см (20.8~22.6Ib-in).
4. Закрутите 4 винта как показано на
рис. Усилие затяжки: 10~12 кг*см (8.66~10.39Ib-in).
