Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-8
16.3.5 Загрузка программы
Загрузка программы осуществляется в следующем порядке:
Шаг 1. Нажмите кнопку для компиляции программы после ввода.
Шаг 2. После завершения компиляции выберите команду “Write to PLC” в разделе
“Communication”.
После выполнения шага 2 программа будет загружена в ПЛК.

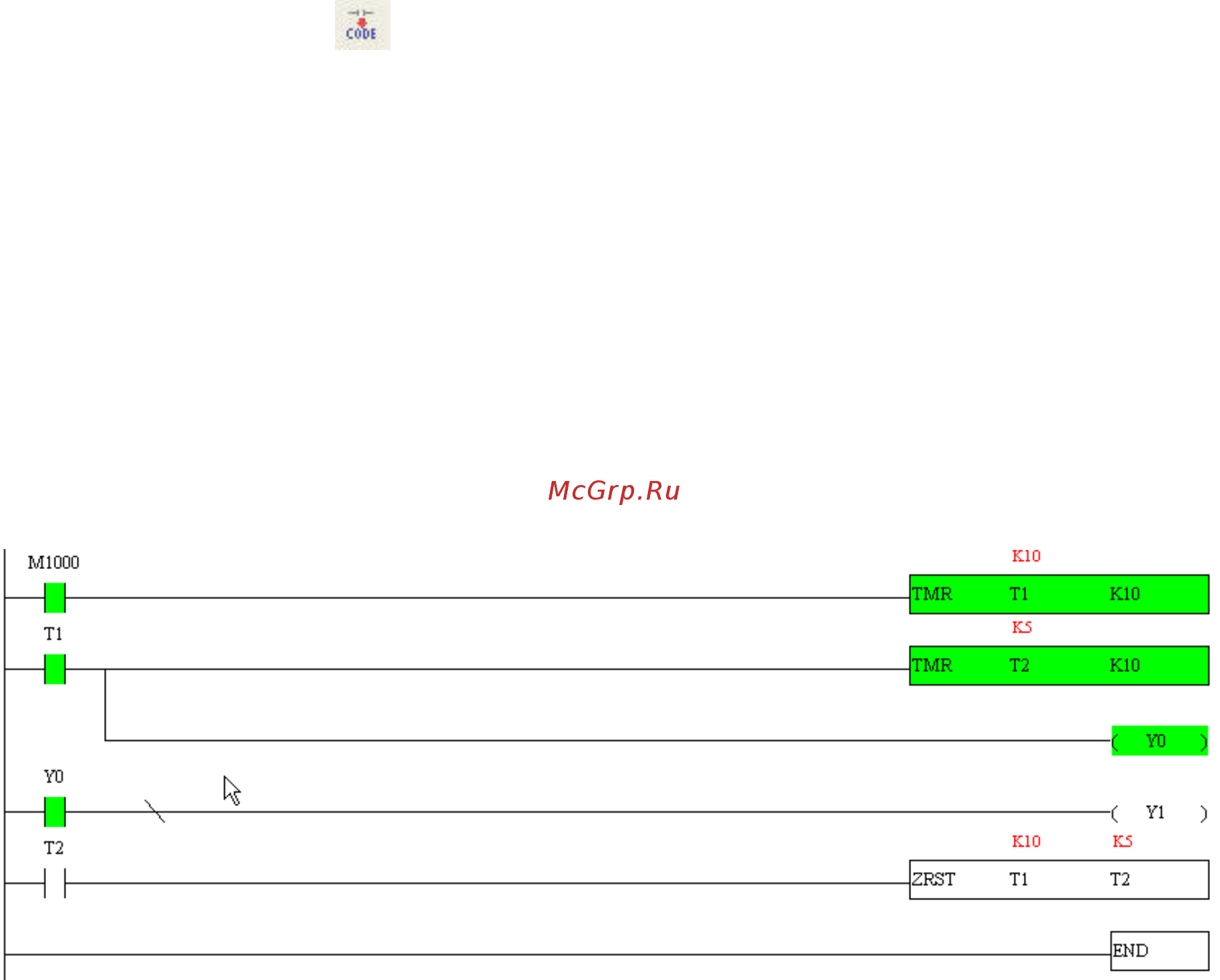

16.3.6 Мониторинг выполнения программы
После выполнения команды “Start monitor” в разделе “Communication” во время работы ПЛК,
релейно-контактная диаграмма будет отображаться следующим образом:
