Глава 8 Дополнительные платы VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
8-2

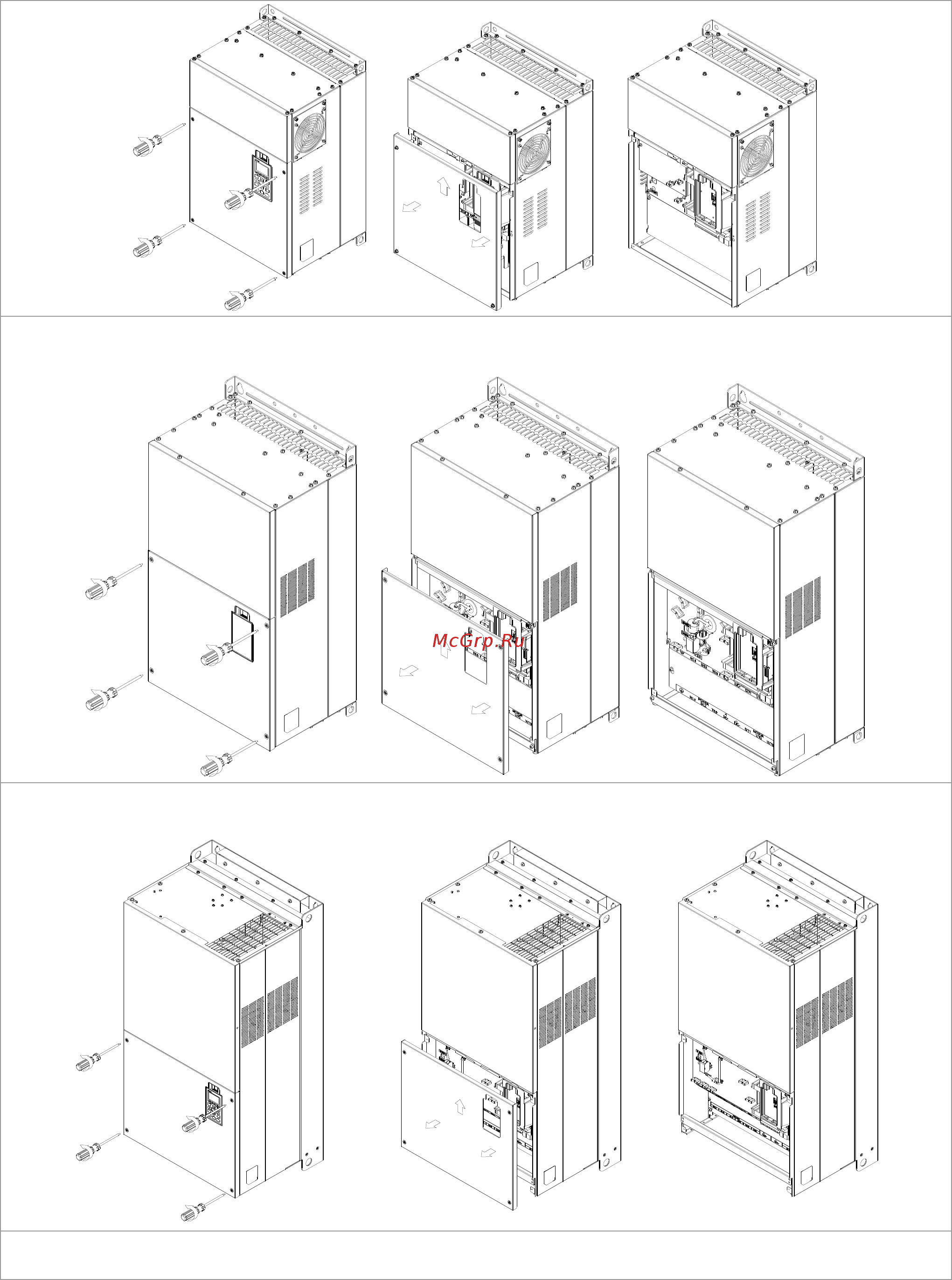

Типоразмер F
Усилие откручивания: 12~ 15 кг*см [10.4~13lb-in.]
Типоразмер G
Усилие откручивания: 12~15 кг*см [10.4~13lb-in.]
Типоразмер H
Усилие откручивания: 14~16 кг*см [12.15~13.89lb-in.]
