Глава 16. Программируемый логический контроллер CH2000

Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

16-3

16-2 Меры предосторожности при

использовании функций ПЛК

1. По умолчанию, протокол связи ПЛК имеет следующие настройки: 7,N,2 ,9600, номер

станции 2. Пользователь может изменить номер станции ПЛК с помощью параметра

Pr.09-35, при этом необходимо следить, чтобы номер станции ПЛК не совпал с номером

станции ПЧ (Pr.09-00).

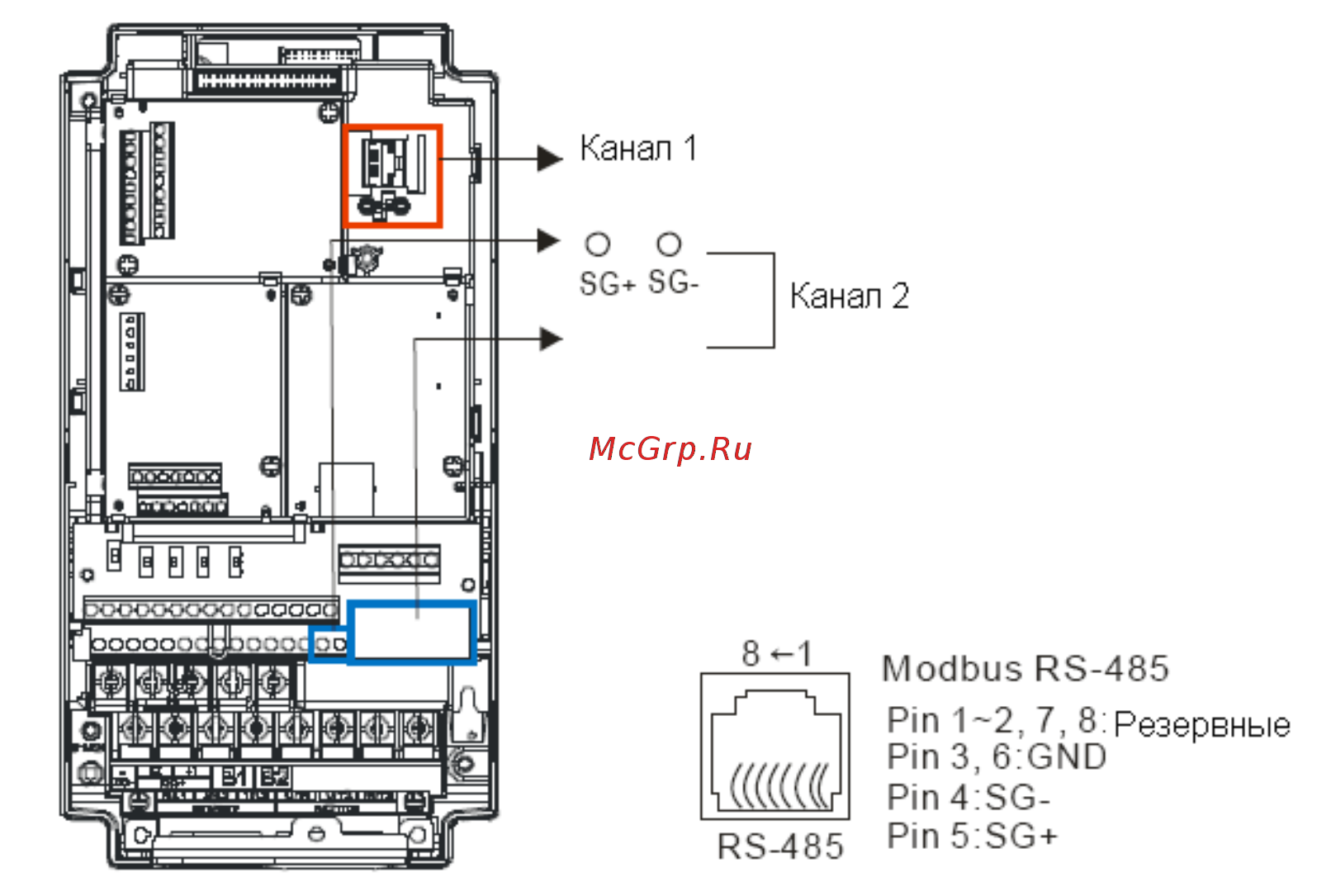

2. ПЧ серии CН2000 имеют 2 коммуникационных порта для загрузки/выгрузки программы

ПЛК. См. рисунок ниже. Протокол

связи для канала 1 всегда: 19200,8,N,2

3. Хост-контроллер может осуществлять чтение/запись из преобразователя частоты или

встроенного ПЛК путем установки различных значений номеров станций. Например, если

пользователь устанавливает номера станций в следующих значениях: 1 – ПЧ, 2 –

внутренний ПЛК, хост-контроллер настраивается следующим образом:

При установках: 01(станция) 03(чтение) 0400(адрес) 0001(единица данных),

хост-контроллер считывает

значение параметра 04-00 от ПЧ.

При установках: 02(станция) 03(чтение) 0400(адрес) 0001(единица данных),

хост-контроллер считывает значение данных от X0 встроенного ПЛК.

4. Программа встроенного ПЛК останавливается после загрузки/выгрузки программ.

5. При использовании команды WPR для записи параметров, параметры можно изменять

не более 10

раз. Превышение этого значения приводит к серьезной ошибке. Расчет

зависит от значения параметра. Если значение измененного записываемого параметра

совпадает с существующим значение, прибавление значения не происходит, если не

совпадает, происходит прибавление на единицу.
