Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-50

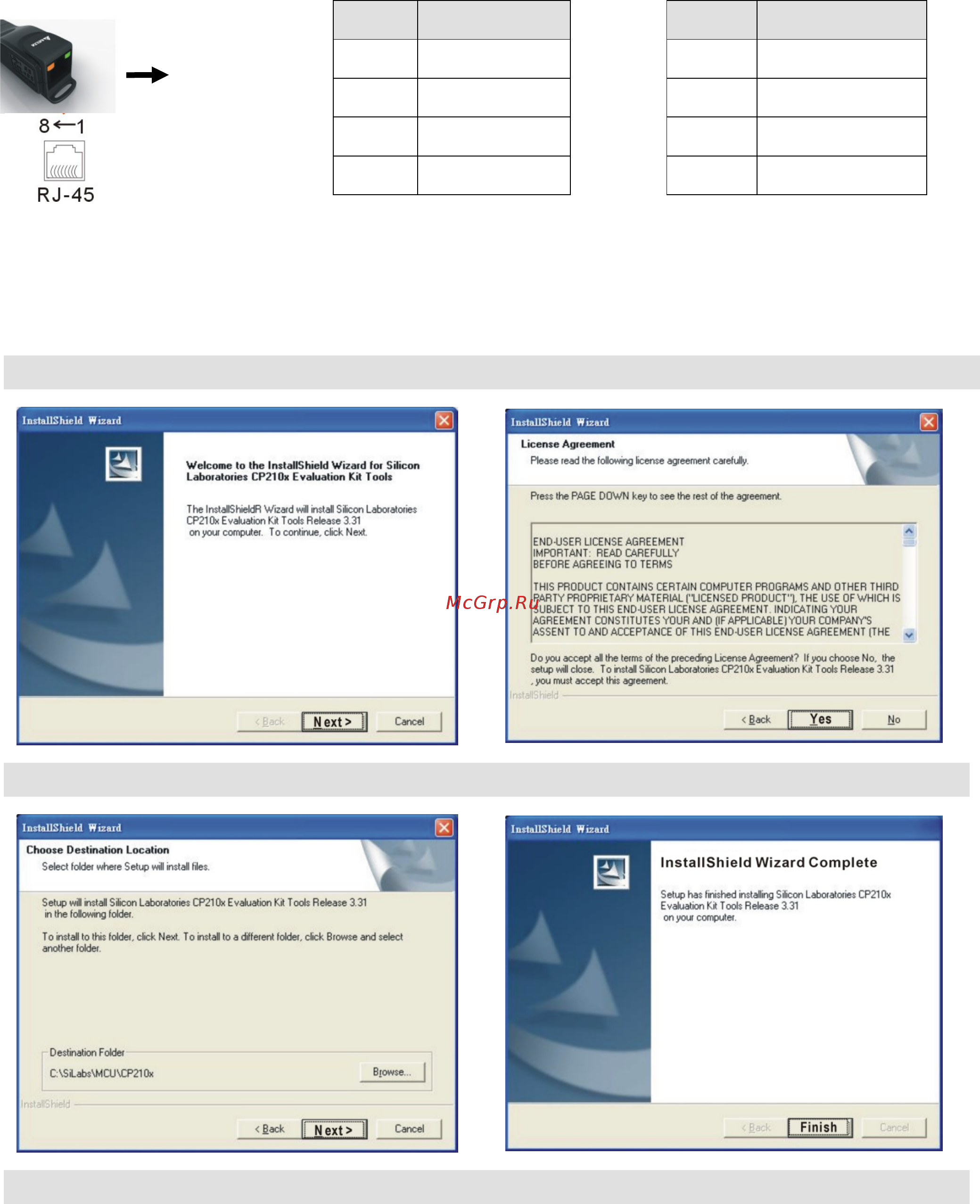

RJ-45
PIN Описание PIN Описание
1 Резерв 5 SG+
2 Резерв 6 GND
3 Земля 7 Земля
4 SG- 8 +9 В
3. Подготовка к установке драйвера
Распакуйте файл с драйвером (IFD6530_Drivers.exe) согласно приведенной ниже инструкции. Файл
IFD6530_Drivers.exe находится на CD диске, приложенному к IFD6530.
Прим.: НЕ ПОДКЛЮЧАЙТЕ IFD6530 до того момента, пока не выполните шаги 1-5.
Шаг 1 Шаг 2
Шаг 3 Шаг 4
Шаг 5
На диске С должна появится папка SiLabs.
