Глава 8 Дополнительные платы  VFD-CH2000

Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

8-32

Условия эксплуатации

Помехозащищенность

ESD (IEC 61800-5-1,IEC 61000-4-2)

EFT (IEC 61800-5-1,IEC 61000-4-4)

Импульсное испытание(IEC 61800-5-1,IEC 61000-4-5)

Устойчивость к кондуктивным помехам (IEC 61800-5-1, IEC 61000-4-6)

Работа/хранение

Работа: -10°C ~ 50°C (температура), 90% (влажность)

Хранение: -25°C ~ 70°C (температура), 95% (влажность)

Вибрация/ударопрочность По стандартам: IEC 61800-5-1, IEC 60068-2-6/IEC 61800-5-1, IEC 60068-2-27

 Подключение

Подключение CMC-EIP01 к сети

1. Выключите электрическое питание ПЧ.

2. Откройте крышку ПЧ.

3. Подключите сетевой кабель CAT-5e к разъему RJ-45

платы CMC-EIP01 (См. рис. 2).

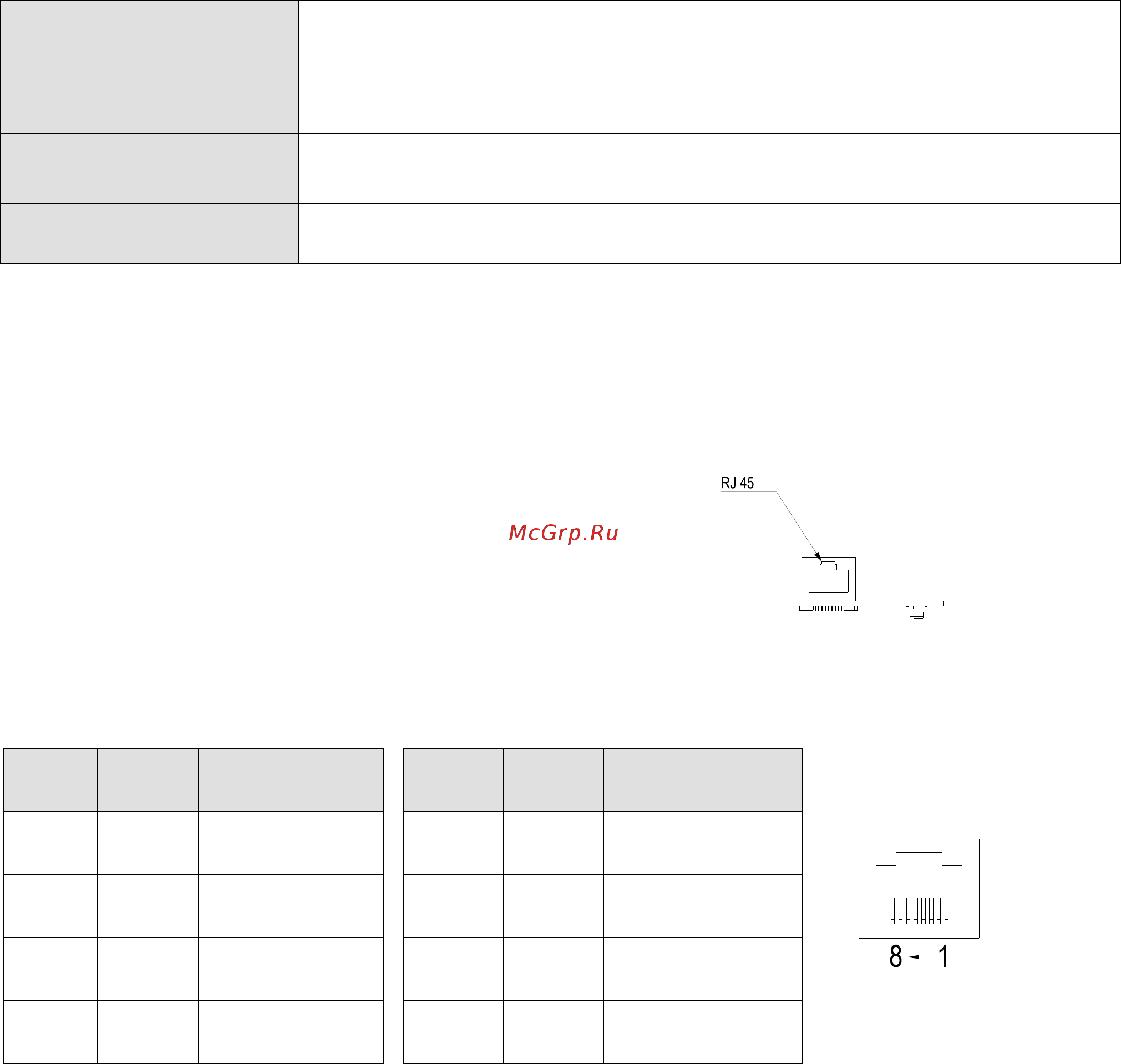

[Рис. 2]

RJ-45 Описание контактов

Контакт Сигнал Описание Контакт Сигнал Описание

1 Tx+

Клемма "+"

передачи

5 -- не исп.

2 Tx-

Клемма "-"

передачи

6 Rx-

Клемма "-"

получения данных

3 Rx+

Клемма "+"

получения

7 -- не исп.

4 -- не исп. 8 -- не исп.

 Подключение CMC-EIP01 к VFD-CH2000

1. Выключите электрическое питание ПЧ.

2. Откройте переднюю крышку ПЧ.

3. Установите изолирующие проставки на базирующие штифты в слоте 1 (см. Рис. 3), и

совместите два отверстия платы и базирующие штифты. Защелкните плату на штифтах

(см. Рис. 4).

4. После этого затяните винты с моментом затяжки 6 ~ 8 кг*см (5.21 ~ 6.94 in-lbs) (см. Рис.

5).
