Глава 8 Дополнительные платы  VFD-CH2000

Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

8-21

Условия эксплуатации

Помехозащищенность

ESD (IEC 61800-5-1, IEC 61000-4-2)

EFT (IEC 61800-5-1, IEC 61000-4-4)

Импульсное испытание(IEC 61800-5-1, IEC 61000-4-5)

Устойчивость к кондуктивным помехам (IEC 61800-5-1, IEC 61000-4-6)

Работа/хранение

Работа: -10°C ~ 50°C (температура), 90% (влажность)

Хранение: -25°C ~ 70°C (температура), 95% (влажность)

Вибрация/ударопрочность

По стандартам: IEC 61800-5-1, IEC 60068-2-6/IEC 61800-5-1, IEC

60068-2-27

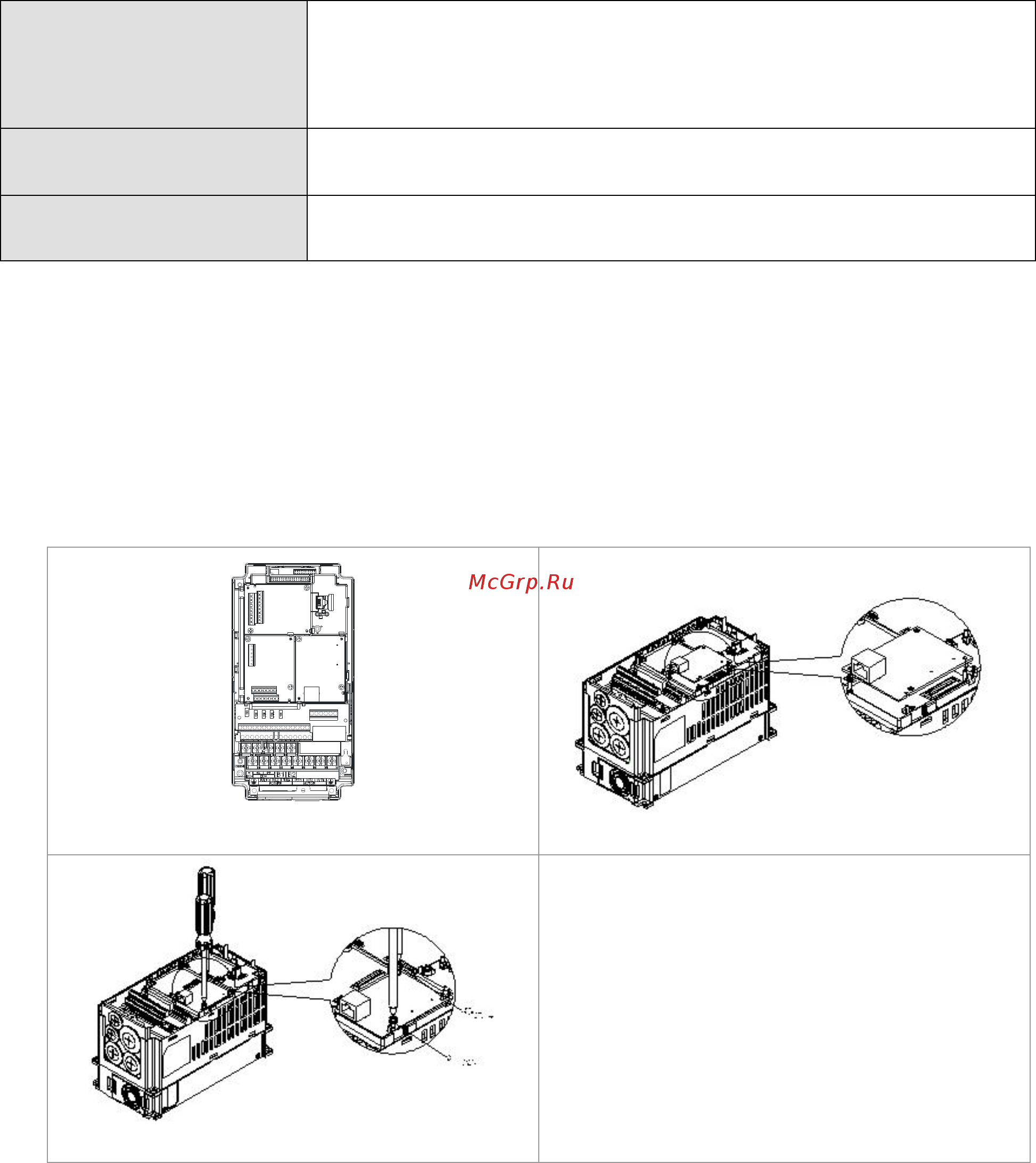

 Установка CMC-MOD01 в VFD-CH2000

1. Выключите питание VFD-CH2000.

2. Откройте переднюю крышку VFD-CH2000.

3. Установите изолирующие проставки на базирующие штифты в слоте 1 (см. Рис. 3), и

совместите два отверстия платы и базирующие штифты. Защелкните плату на штифтах

(см. Рис. 4).

4. После этого затяните винты с моментом затяжки 6 ~ 8 кг*см (5.21 ~ 6.94 in-lbs) (см. Рис.

5).

Slot 1Slot 2

Slot 3

[Рис. 3]

[Рис. 4]

[Рис. 5]
