Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-172

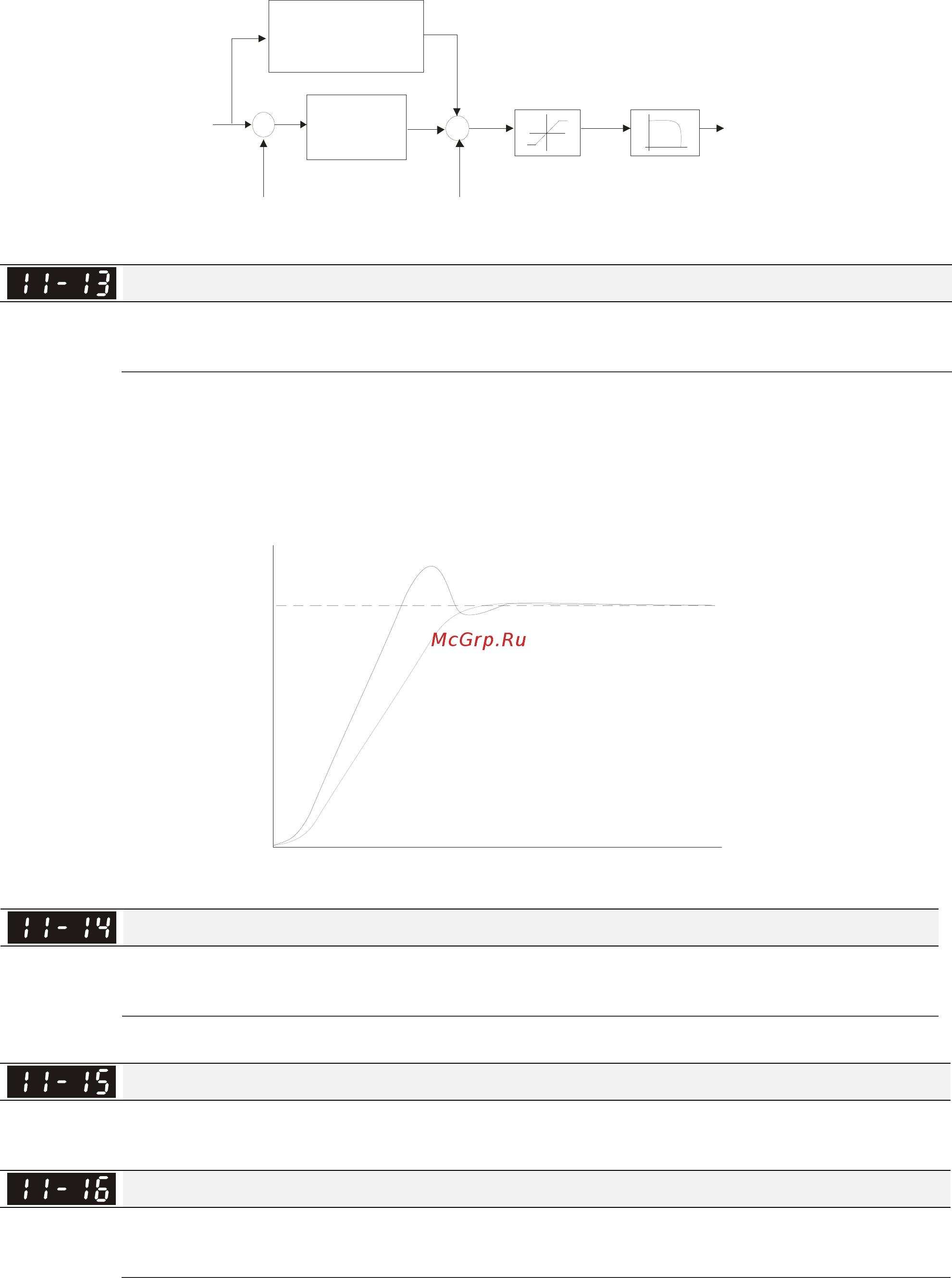

ASR
11-14
00-20
+
+
+
11-17~11-20
-
+
Tq смещение
Сигнал о.с.
по скорости
Огран. момента
Задание
момента
11-12
Дифференциальн.
коэф.
PDFF усиление
Заводское значение: 30
Значения: 0~200%
После оценки момента инерции и установки режима автонастройки параметр 11-00 бит 0=1
можно использовать параметр 11-13 для уменьшения возможного перерегулирования.
Пожалуйста, настройте PDFF усиление под реальные условия.
Параметр не доступен при 05-24 = 1.
PI
PDFF
Время
Частота
Постоянная времени НЧ-фильтра для ASR выхода
Заводское значение: 0.008
Значения: 0.000~0.350 сек.
Параметр используется для установки задержки команд ASR.
Коэффициент подавления узкополосного режекторного фильтра
Заводское значение: 0
Значения: 0~20 дБ
Частота подавления узкополосого режекторного фильтра
Заводское значение: 0.00
Значения: 0.00~200.00 Гц
Параметр используется для задания частоты подавления резонанса механической
системы.
Большее значение параметра 11-15 способствует большему подавлению резонанса.
