Глава 10 Пульты управления VFD-CH2000

Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru

10-22

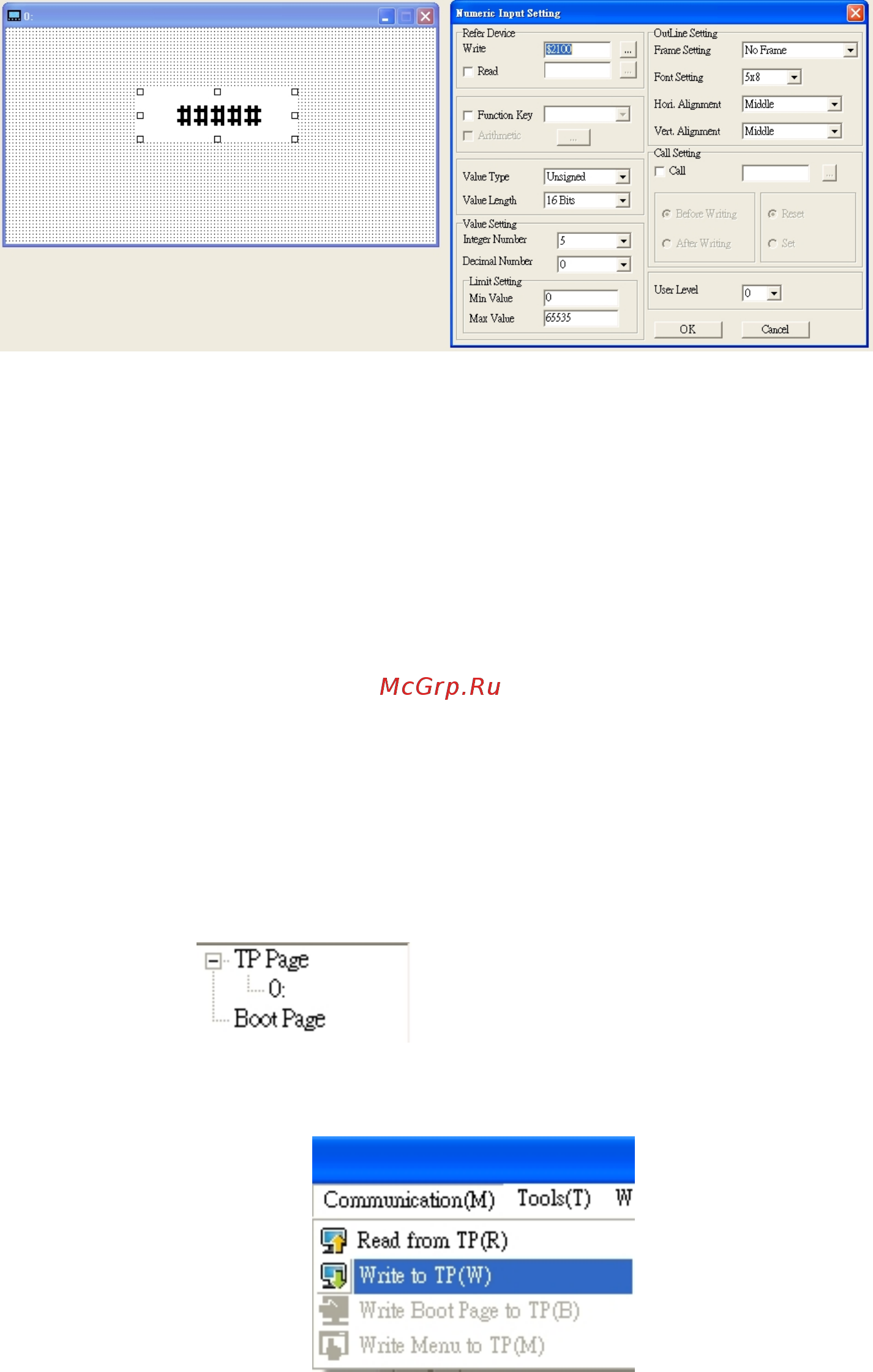

a. Related Device (адрес регистра): Необходимо заполнить два пустых поля: <Write> (записать в)

и <Read> (считать из). Введите адрес регистра, который хотите записать/считать.

Например, 012C для Чтения и Записи параметра 01-44.

b. Настройка визуальных свойств объекта (OutLine Setting): Параметры рамки, выравнивания и

шрифта аналогичны ранее описанным для других объектов. В выпадающих меню выберите

необходимые значения.

c. Функциональные клавиши

(Function key): позволяет задать функции кнопкам цифрового

пульта. Выберите необходимую кнопку в выпадающем меню и нажмите Enter для

подтверждения выбора.

d. Тип и длина значения (Value Type & Value Length): Эти два параметра влияют на диапазон

возможных значений. Внимание: CH2000 поддерживает только 16 битные значения. 32

битные значения не поддерживаются.

e. Value Setting: Этот параметр цифровой пульт присваивает автоматически.

f. Диапазон возможных значений (Limit Setting): Настройте диапазон

возможных значений.

g. Например, если вы выбрали функциональную кнопку F1, мин. значение = 0 и макс. значение

4, то после нажатия F1 на цифровом пульте вы можете кнопками Вверх-Вниз повышать или

понижать значение в пределах 0-4. Нажмите Enter для подтверждения настройки. Вы можете

воспользоваться таблицей параметра 01-44 для проверки правильности настройки.

9. Загрузка TP страницы Клавишами Вверх-Вниз

выберите #13 PC Link.

Затем на пульте нажмите Enter. На экране пульта появится надпись “Waiting”. Выберите страницу,

которую вы хотите загрузить, затем Communication (M)

Write to TP(W) для загрузки страницы в

пульт.

После успешного завершения загрузки появится надпись Completed на экране пульта.

После этого вы можете нажать кнопку ESC для перехода в меню пульта.
