Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-35
Типоразмер G
Для моделей:
VFD1600CH43A-00/21; VFD1850CH43A-00/21; VFD2200CH43A-00/21
Модель вентилятора『MKC-GFKM』

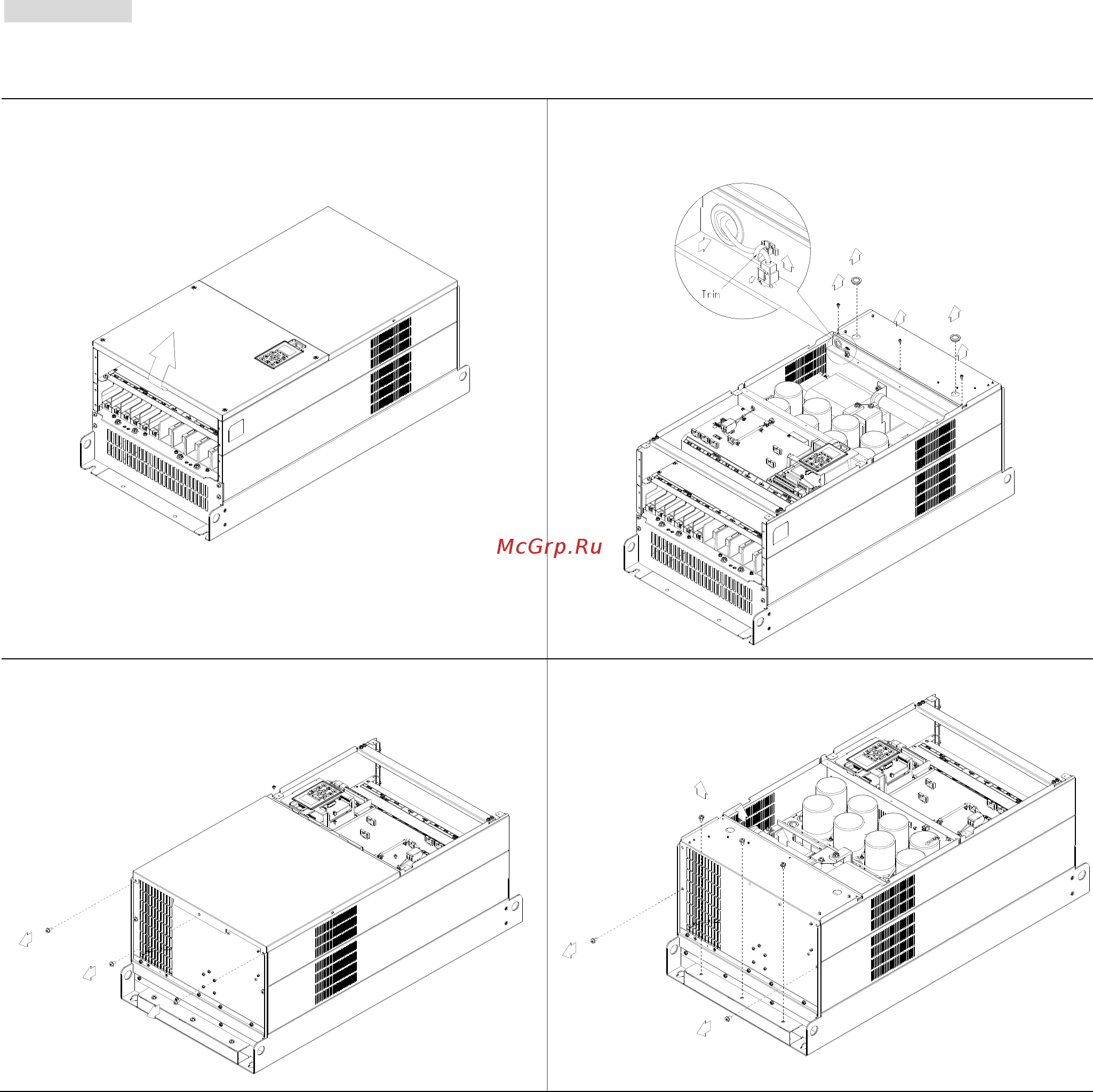

(1) Выкрутите винты (как показано на рис.) и снимите
переднюю крышку ПЧ. Усилие откручивания: 24~26
кг*см(20.8~22.6Ib-in).
(3) Выкрутите винты (как показано на рис.), отсоедините эл.
разъем и снимите крышку ПЧ. Усилие откручивания: 15~20
кг*см(12.2~13.9Ib-in).
(2) Выкрутите винты (как показано на рис.) и снимите
нижнюю крышку ПЧ.
Усилие откручивания: 24~26 кг*см (20.8~22.6Ib-in).
(4) Усилие откручивания: 35~40 кг*см (30.4~34.7Ib-in).
1
4
2
3
1
2
3
4
5
1
2
3
1
2
3
4
5
