Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-55
63
Расширенная
функция для
подъемных
механизмов
Данная функция используется совместно с параметрами
02-32, 02-33, 02-34, 02-57, 02-58, 02-59, 02-60, 02-61, 02-62,
которые позволяют настроить работу под требования
применения.
Тормоз будет выключен (расторможен) после того, как
выходная частота и ток достигнут заданных уровней, и
закончится задержка отключения тормоза.
Временную диаграмму работы расширенной функции для
подъемных механизмов см. ниже.

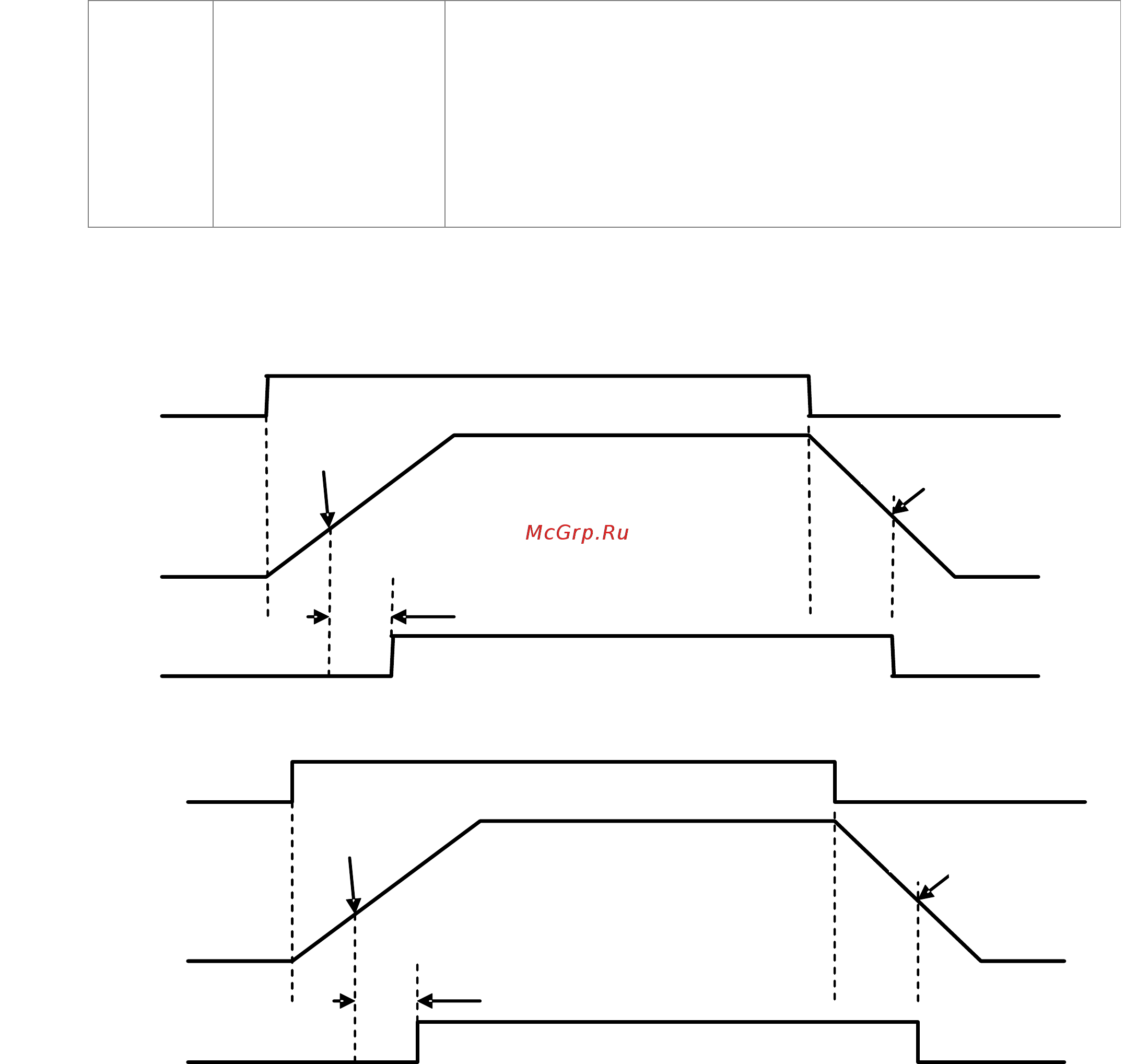

Временная диаграмма работы расширенной функции для подъемных
механизмов:
Fwd run comm .
Output freq .
MO 63=
Output freq P02 34 . >= -
and output
current P02 33>= -
Pr02 32-
Rev run comm .
Output freq .
MO 63=
Pr02 32-
Output freq P02 61 . > = -
and output
current P02 62>= -
Output freq P02 58 .< -
and output current<-P02 57
Output freq P02 62 .<-
and output current
<-P02 60
# После подачи команды Пуск тормоз будет оставаться включенным (зафиксированным) до тех пор,
пока выходная частота и ток не достигнут заданных уровней, и не отработается задержка отключения
тормоза.
# Если во время работы заданная частота станет ниже частоты растормаживания тормоза, то
заданная частота будет автоматически увеличена до минимальной рабочей частоты (т.
е. до частоты
растормаживания тормоза).
# Выключенный тормоз будет снова включен при команде СТОП или аварии.
# После подачи команды СТОП тормоз включится сразу же, как только выходная частота или
выходной ток снизятся до заданных значений.
# Отпускание тормоза при прямом вращении: после подачи команды на вращение, как только
выходная
частота достигнет значения параметра 02-34 и выходной ток достигнет значения
параметра 02-33 начнется отсчет времени задержки (параметр 02-32) по достижению которого
Команда вращения в
п
р
ямом нап
р
авлении
Команда вращения в
об
р
атном нап
р
авлении
Вых. частота
Вых. частота
Вых. частота >=02-34 и вых.
ток >=02-33
Вых. частота <02-58 или
вых. то
к
<02-57
Вых. частота <02-62 или
вых. то
к
<02-60
Вых. частота >=02-61 и
вых. ток >=02-59
