Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-32

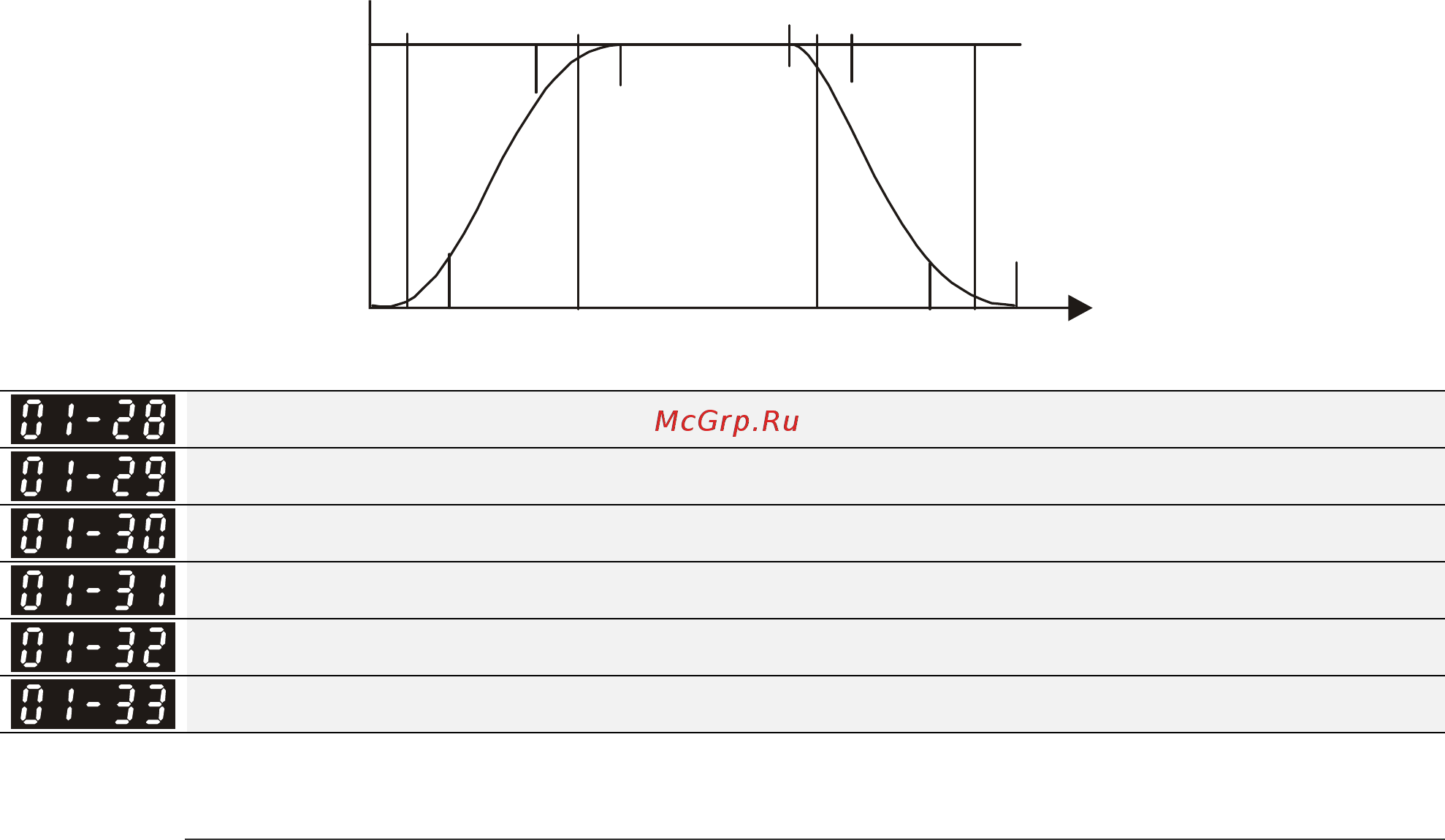

S-сглаживание отключено, когда время разгона/замедления = 0
Если параметры 01-12, 01-14, 01-16, 01-18 параметров 01-24 и 01-25,
Фактическое время разгона = параметры 01-12, 01-14, 01-16, 01-18 + (параметр 01-24 +
параметр 01-25)/2
Если параметры 01-13, 01-15, 01-17, 01-19 параметров 01-26 и 01-27,
Фактическое время торможения = параметры 01-13, 01-15, 01-17, 01-19 + (параметр 01-26 +
параметр 01-27)/2
01-24
01-25
01-26
01-27
Частота
Время
Пропуск частоты 1 (верхняя граница)
Пропуск частоты 1 (нижняя граница)
Пропуск частоты 2 (верхняя граница)
Пропуск частоты 2 (нижняя граница)
Пропуск частоты 3 (верхняя граница)
Пропуск частоты 3 (нижняя граница)
Заводское значение: 0.00
Значения: 0.00~600.00 Гц
Эти параметры предназначены для установки диапазона частот, которые будут пропущены
при работе ПЧ, но сигнал на выходе ПЧ не прервется. Настройка этих шести параметров не
обязательна. Они могут использоваться только по необходимости.
Возможность пропуска частот предусмотрена для вырезания полосы частот, на которых
возможен механический резонанс привода. Пропуская эти частоты
можно избежать вибрации
оборудования. Для настройки доступны 3 зоны.
Значения параметров должны удовлетворять следующему неравенству:
01-28≥01-29≥01-30≥01-31≥01-32≥01-33. Функция пропускания частот может быть выключена
установкой значений 0.0.
Заданная частота (F) является непрерывной. Выходная частота (H) ограничивается
данными параметрами.
В процессе разгона/замедления данные частоты также будут пропущены.
