Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-31
JOG частота
Заводское значение: 6.00
Значения: 0.00~600.00 Гц
Для включения функции JOG (толчковая скорость) может быть использована кнопка “F1” на
цифровом пульте KPC-CC01, либо внешняя кнопка, подключенная к клеммнику управления
(внешние терминалы). Функция JOG работает только при нажатой кнопке. При нажатии
кнопки двигатель начинает разгоняться от 0Гц до JOG частоты (параметр 01-22) При
отпускании кнопки двигатель останавливается в соответствии с параметрами 01-20, 01-21.
Время разгона/
торможения (параметры 01-20 и 01-21) - это время разгона от 0.0Гц до JOG
частоты (параметр 01-22) и наоборот.
При работе ПЧ не может исполнять команду JOG. Для её выполнения привод должен быть
остановлен. Во время действия команды JOG ПЧ не может исполнять другие команды, кроме
FORWARD, REVERSE и STOP с цифровой панели управления.
Функция JOG отсутствует на опциональном пульте KPC-CE01.

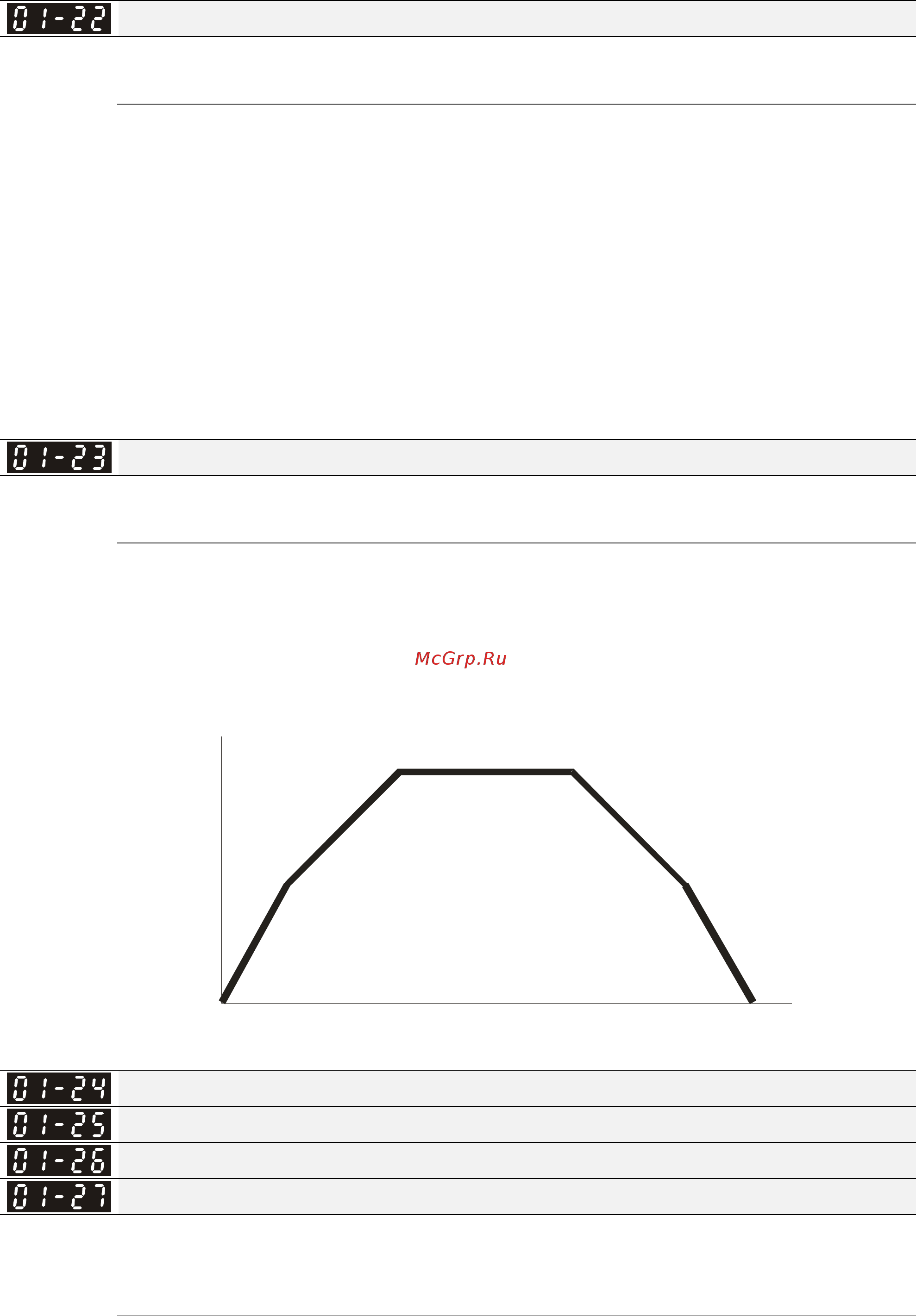

Порог переключения между 4-м/1-м временем разгона/замедления
Заводское значение: 0.00
Значения: 0.00~600.00 Гц
Параметр предназначен для определения значения частоты, при которой будет происходить
переключение 4-го значения времени разгона на 1-е и 1-го времени замедления на 4-е.
Переключение значений времени разгона/замедления можно также производить внешним
сигналом (дискретный вход). Внешний сигнал имеет приоритет над параметром 01-23.
При использовании этой функции если 4-е время разгона
слишком короткой, задайте время
разгона S-кривой = 0.
Частот
а
Время
Переключение между4-м/1-м временем разгона/замедления
01-23
Время
разгона 1
Время
замедления 1
Время
разгона 4
Время
замедления 4
Частота
переключения
Длительность начального участка S-кривой разгона
Длительность конечного участка S-кривой разгона
Длительность начального участка S-кривой замедления
Длительность конечного участка S-кривой замедления
Заводское значение: 0.20/0.2
Значения: Параметр 01-45=0: 0.00…25.00 сек
Параметр 01-45=1: 0.00…250.0 сек
Данные параметры предназначены для сглаживания характеристики разгона / замедления.
При использовании данных параметров время разгона /замедления будут увеличены на
время S-сглаживания.
