Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-49
7-13 USB/RS-485 коммуникационный интерфейс IFD6530
Предупреждение
Внимательно прочитайте эту инструкцию перед установкой и использованием изделия.
В данную инструкцию возможно внесение изменения без предварительного уведомления. Пожалуйста
обратитесь к Поставщику или проверьте наличие обновлений на сайте http://stoikltd.ru или
http://www.delta.com.tw/product/em/control/cm/control_cm_main.asp
1. Введение
IFD6530 является преобразователем интерфейса RS-485 в USB, который не требует внешнего источника
питания и автоматически распознается устройствами. Он обеспечивает обмен со скоростью 75-115200 бит в
секунду, автоматически выбирая направление обмена. Преобразователь снабжен разъемом RJ-45 для
подключения к устройствам RS-485 и имеет компактные размеры. Являясь устройством plug-and-play,
преобразователь обеспечивает возможность "горячего" подключения к компьютеру всех производимых Delta
устройств.
Для
моделей: все изделия DELTA.

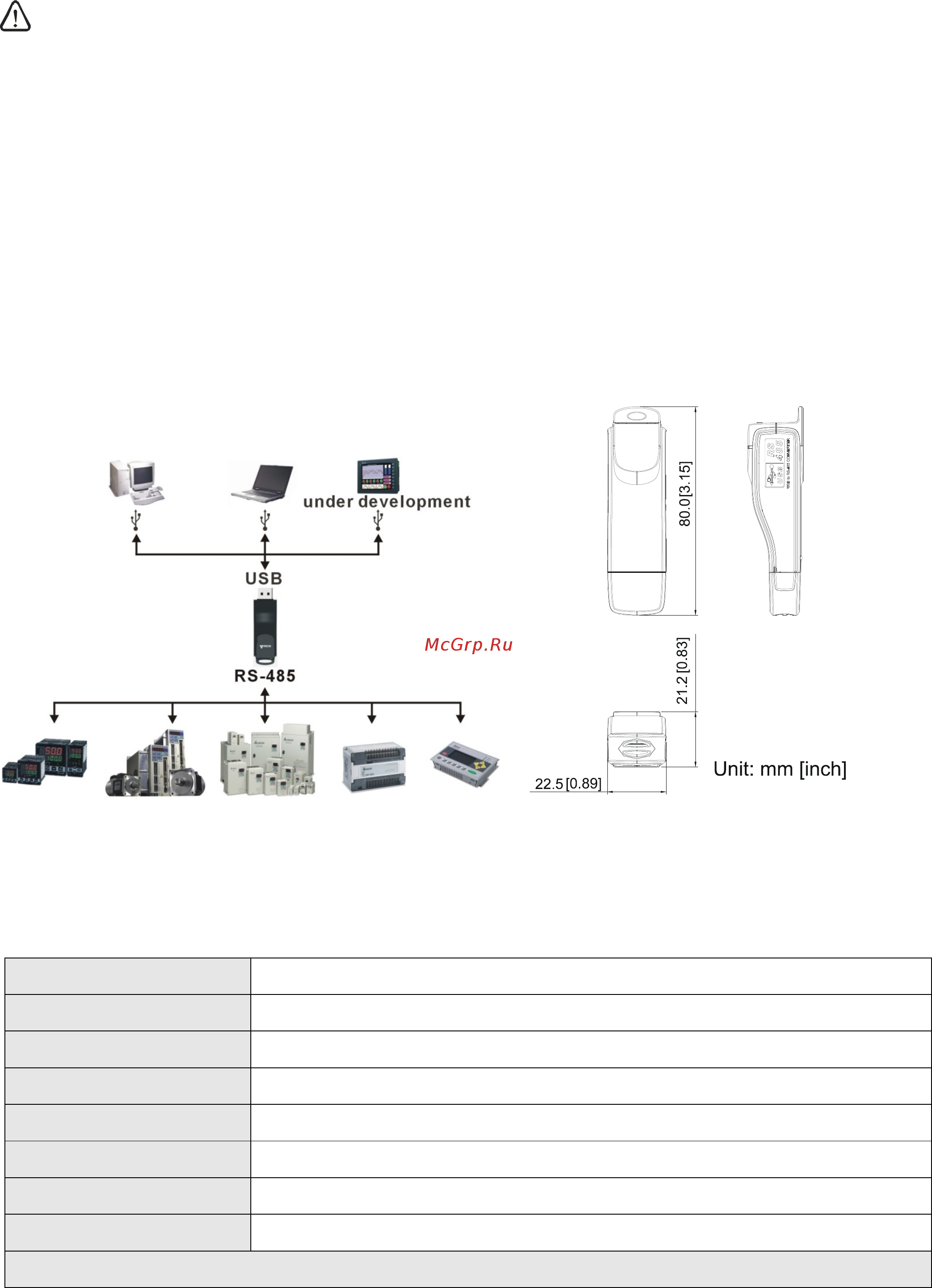

(Применение и размеры)
Внимание: Для программирования пульта управления KPC-CC01 необходимо использовать
коммуникационный интерфейс IFD6530 совместно с опциональным проводом-удлинителем CBC-KxFT (3 FT,
5FT, 7FT, 10FT, 16F)
2. Общие характеристики
Питание Без внешнего питания
Потребляемая мощность 1.5 Вт
Электрическая прочность 2,500 В пост. тока
Скорость обмена 75, 150, 300, 600, 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 bps
RS-485 разъем RJ-45
USB разъем A-тип (штекер)
Совместимость Полностью совместим с USB V2.0
Макс. длина кабеля Комм. порт RS-485: 100 м
Поддерживает полудуплексный режим RS-485
