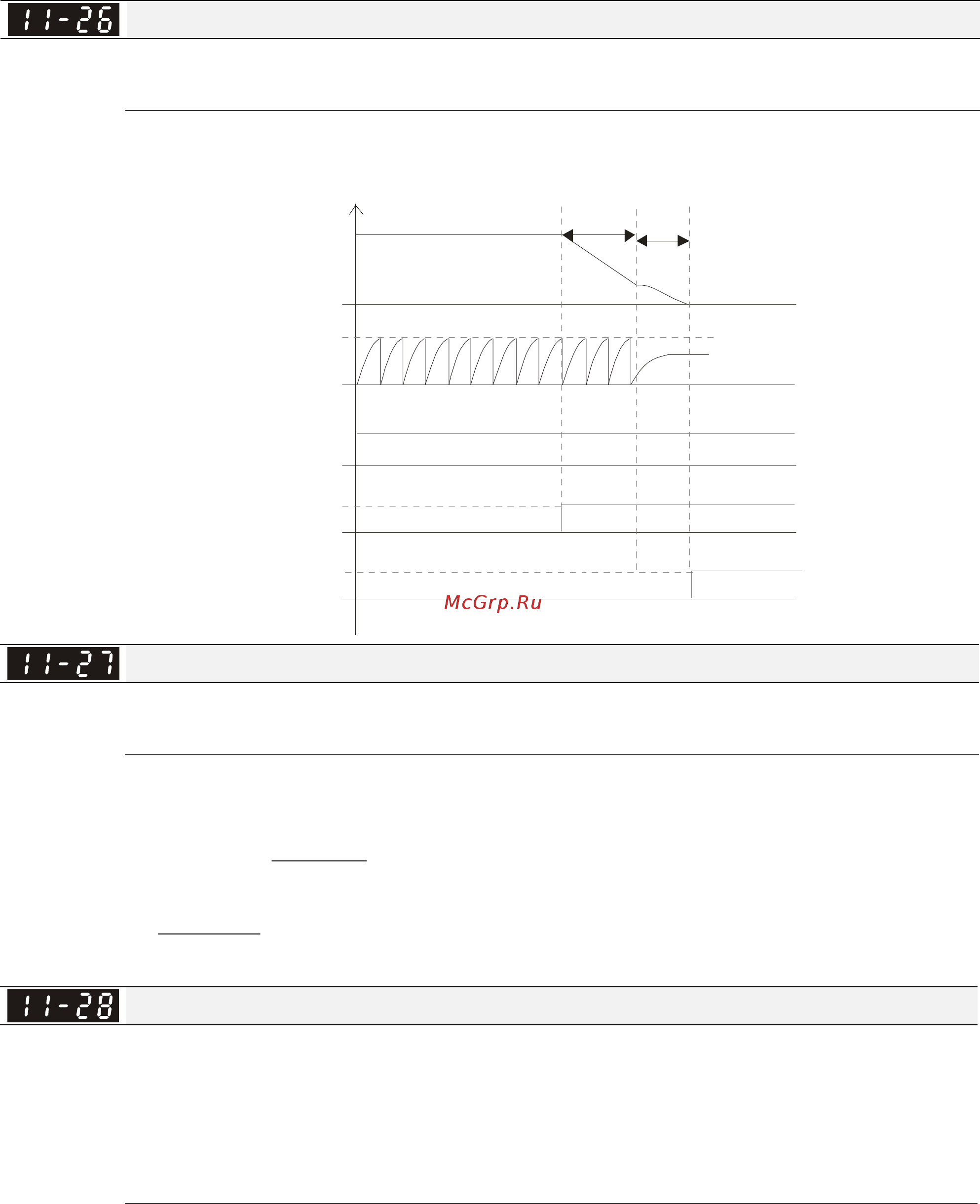

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-175
в контуре положения. Если 11-25=0, то проблем перерегулирования в контуре положения
не будет, но рассогласование будет точно определено в параметре 11-05.
Временная характеристика APR
Заводское значение: 3.00
Значения: 0.00~655.35 сек.
Параметр действует, когда дискретный вход имеет функцию 35(ON). При больших
значениях будет больше время выхода в заданное положение.
Макс. задание момента
Заводское значение: 100
Значения: 0~500%
Верхнее ограничение задания момента. Номинальный момент двигателя – 100%.
Формула номинального момента двигателя:
)/(
)(
).(
srad
WP
MNT
; P(W) = параметр 05-02; ω(рад/с) = Pr.05-03.
srad
RPM
/
60
2
Источник смещения момента
Заводское значение: 0
Значения:0: Выкл.
1: Аналоговый вход (параметр 03-00)
2: Фиксированное значение (параметр 11-29)
3: Управление с помощью входов (параметр 11-30...11-32)
Параметр используется для выбора источника для команды смещения момента.
При значении 3 значение смещение момента будет определяться дискретными входами
(функция 31, 32 или 33), выбирая смещение, предустановленное в параметрах 11-30~11-32,
как показано в таблице.
10-00
10-01
RUN
MI=d35
MO=d39
10-19
11-25
11-26
PG feedback
Output frequency
Time
Вых. частота
PG
сигнал ОС
Время
