Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-147
102
M5
D30
K40
MOV
K4M0
K1
INC
D1
MOV
K4M0
K1
END
121

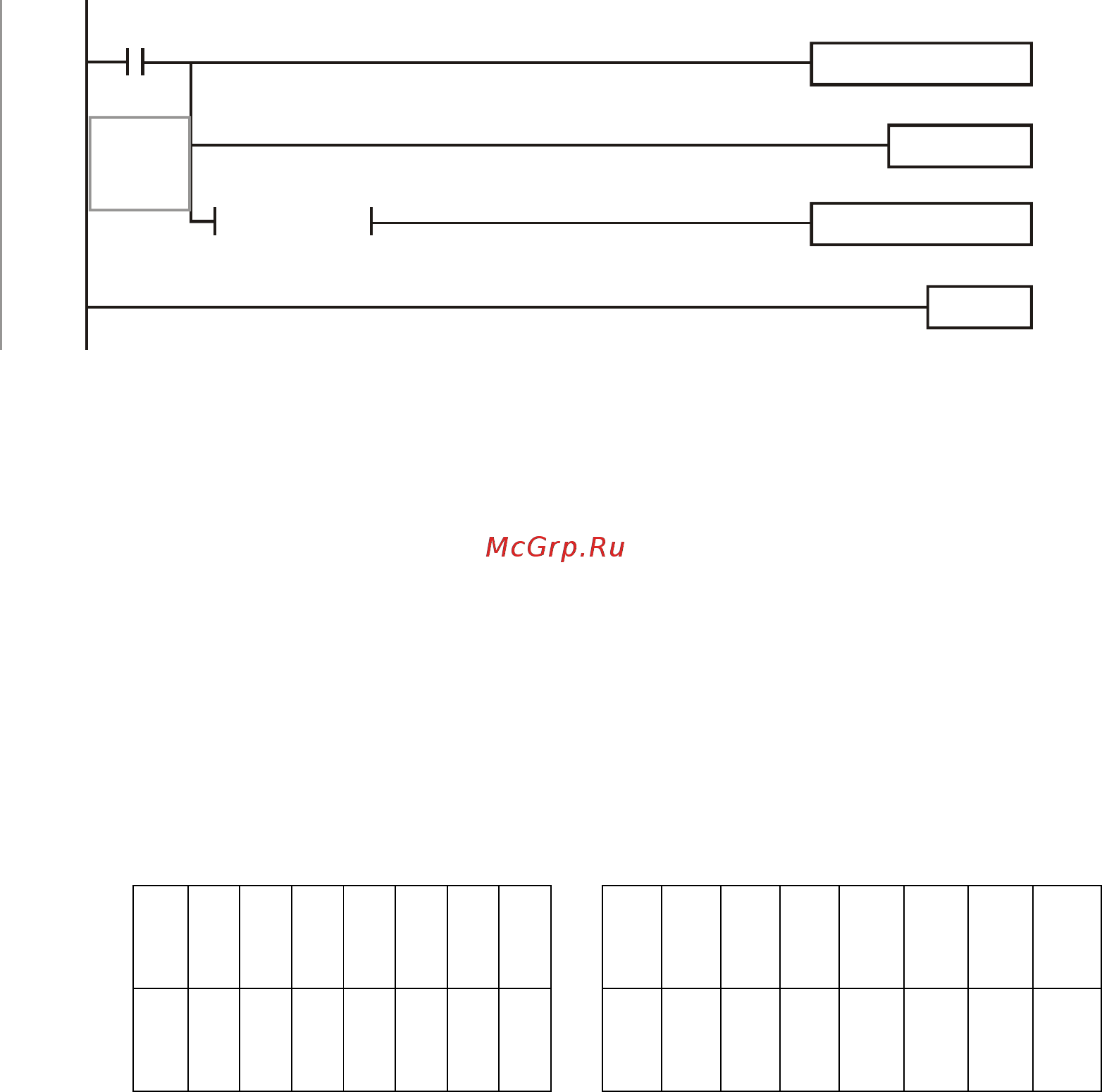

Пример:
Управление RTU-485.
Шаг 1：Задается протокол связи: 115200，8,N,2，RTU
CН2000：номер узла ПЛК по умолчанию 2 (9-35)
9-31=-12(COM1 управляется ПЛК), 9-01=115.2 (скорость связи 115200)
9-04=13 (протокол 8,N,2，RTU)
RTU485：узел = 8 (как пример)
ID7 ID6 ID5 ID4 ID3 ID2 ID1ID0 PA3PA2PA1PA0DR2DR1DR0
A
/R
0 0 0 0 1 0 0 0
1 0 0 0 1 1 1 0
