Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-5
16.3 Начало работы
16.3.1 Порядок работы с ПЛК
Please operate PLC functions by following the steps indicate below:
Ниже описаны основные шаги работы со встроенным ПЛК.

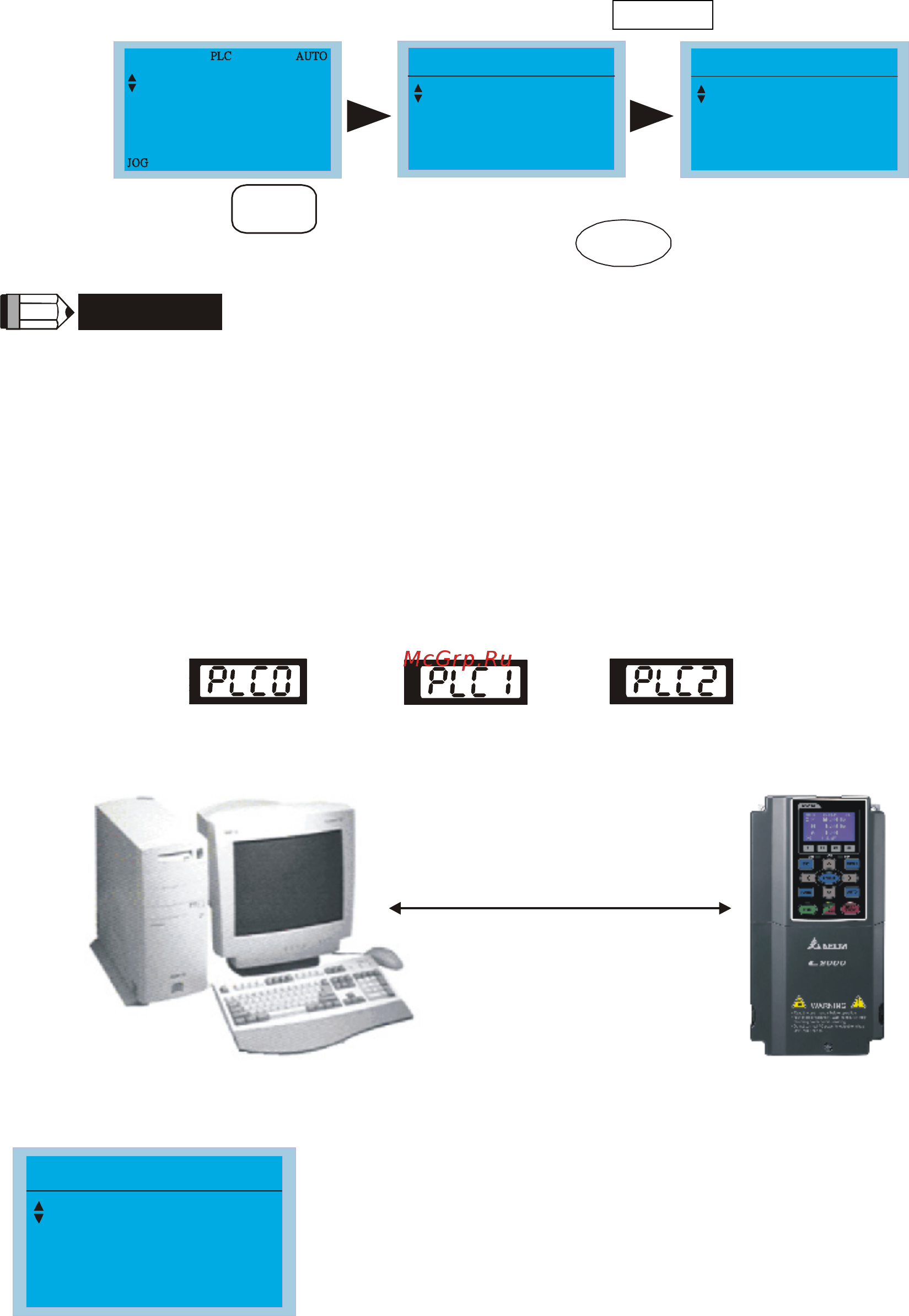

1. Нажать кнопку menu на пульте KPC-CC01 выбрать 3: PLC ENTER. (См. ниже)
F 60.00Hz
H 0.00Hz
A 0.00Hz
MENU
1.Pr Setup
2.Copy Pr
3.PLC
PLC
1.Disable
2.PLC Run
3.PLC Stop
Select 3.PLC
ENTER
MENU
Press
Press
ПРИМЕЧАНИЕ
Работа с пультом KPC-CE01 (опция) осуществляется следующим образом (переключение ПЛК в режим PLC2
для загрузки/выгрузки программы):
A. Перейдите в режим “PLC0” нажатием кнопки MODE.
B. Выберите “PLC2” с помощью кнопки “UP” и затем нажмите “ENTER” после подтверждения.
C. При успешном выполнении на 1-2 секунды появится сообщение “END” и снова “PLC2”.
Предупреждение ПЛК, появляющееся до загрузки программы в CH2000, можно игнорировать и продолжить
работу.
Disable
Run PLC
PLC Stop
iACdi
2. Соединение: Подключите порт ПЧ RJ-45 к компьютеру через конвертер RS485-to-RS232.
RS485
C2000
3. Работа программы.
PLC
1.Disable
2.PLC Run
3.PLC Stop
Выбрать функцию ПЛК 2 (PLC Run).
1: Disable (PLC0)
2: PLC Run (PLC1)
3: PLC Stop (PLC2)
Опционально: пульт KPC-CE01, отображение функций
ПЛК показано в скобках.
При использовании входных дискретных входов (MI1~MI8) для управления работой ПЛК:
