Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-129
Шаг 6: Подключение

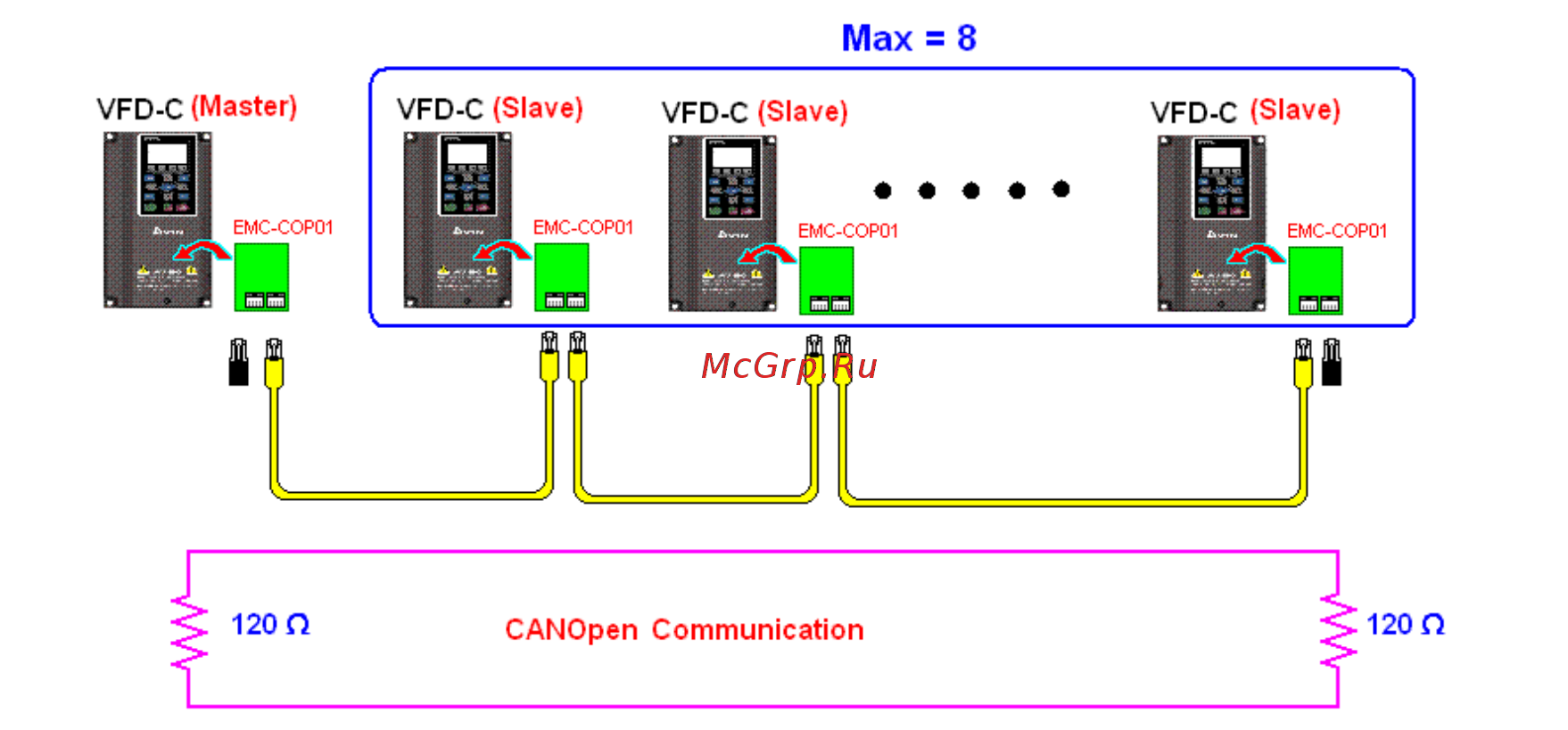

В наиболее удаленных концах линии должны быть установлены терминальные
резисторы как показано ниже:
Шаг 7: Запуск ПЛК
Загрузите программу и переведите ПЛК в состояние “Работа”. Затем перезагрузите
ведомое и ведущее устройства. См. также CANMaster Test 1 vs. 2 driver.dvp.
Пример:
Привод CН2000 (1 ведомое устройство, 2 ведомых устройства)
Шаг 1: Включение режима ведущего устройства CANopen
Установите Pr.09-45 = 1. (Для активации функции ведущего устройства после
настройки выключите питание и перезагрузите. На пульте KPC-CC01 будет
выведено “CAN Master”.)
Установите Pr.00-02 = 6 для сброса ПЛК. (Примечание: Данное действие удалит
программу ПЛК и установит регистры ПЛК на заводские значения.)
Выключите питание и перезагрузите.
Установите ПЛК на ”PLC Stop mode” с помощью пульта KPC-CC01. (Если
используется пульт KPC-CE01, установите управление PLC на ”PLC 2”. Если
привод пришел непосредственно с завода, соответственно ПЛК не содержит
программы, на пульте будет выведен код ошибки PLFF.)
Шаг 2: Конфигурирование специальных регистров D в ведущем устройства
Откройте WPL editor
Установите режим ПЛК в PLC Stop (PLC2) с помощью пульта
Откройте с помощью WPL editor регистры D1070~D1099 и D2000~D2799
Установите D2000=10 и D2100=11
Установите D2100, D2200, D2300, D2400, D2500, D2600, D2700=0
Загрузите настройка D2000~D2799
Characteristic
line impedance
Characteristic
line impedance
