Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-15

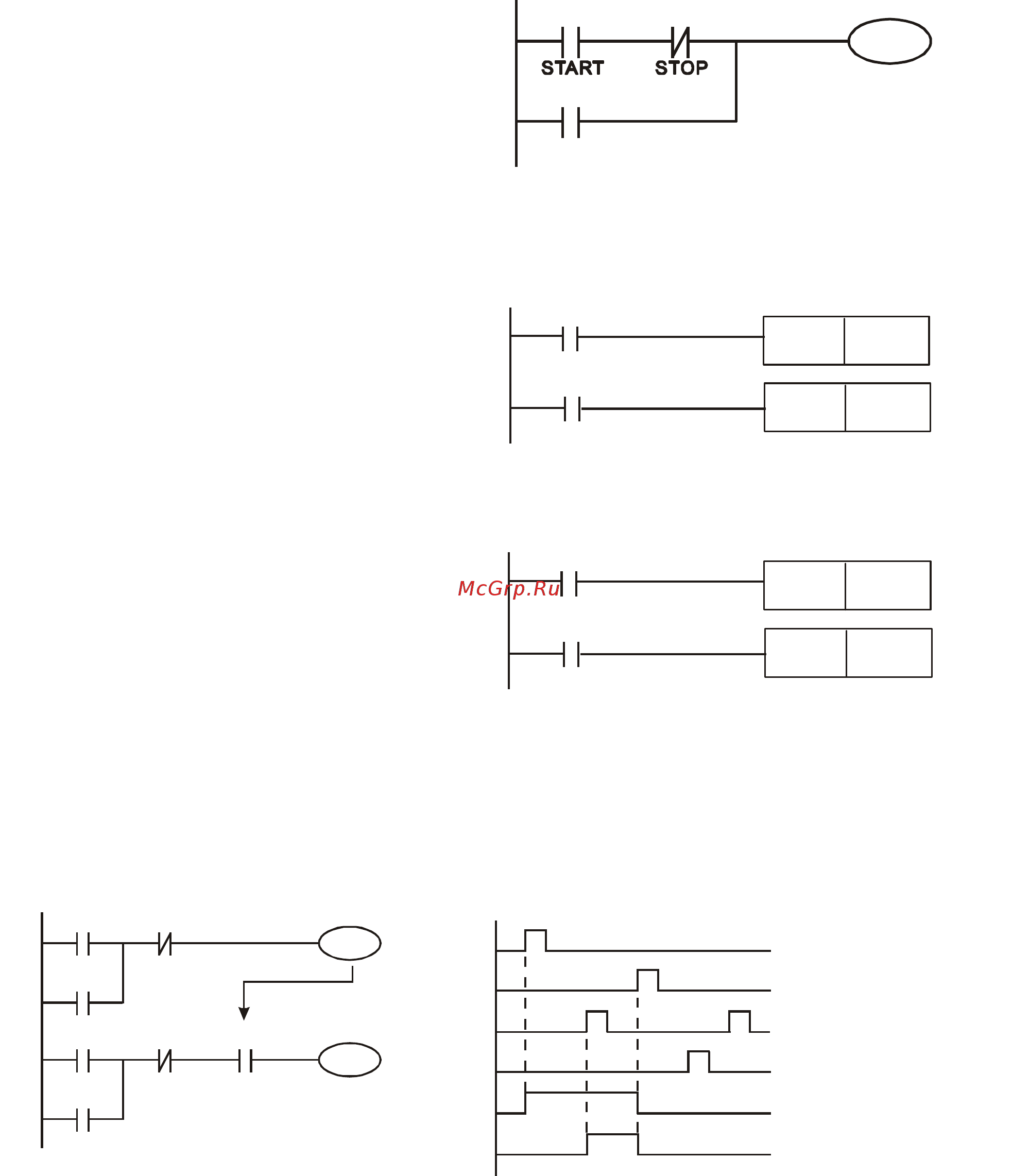

Когда X1=вкл., а X2=выкл., то выход
Y1=вкл. Если X2 разомкнется, выход Y1
все равно останется включенным.
X2
Y1
X1
Y1
Пример 3: самоблокировка выхода с использованием команд SET и RESET
ПЛК выполняет программу сверху вниз,
и, следовательно, приоритетом будет
обладать команда расположенная ниже.
Если одновременно замкнуты оба
контакта Х1 и Х2, то в верхней схеме
выход Y1=0, а в нижней - Y1=1.
SET
Y1
RST
Y1
X1
X2
Top priority of stop
SET
Y1
RST
Y1
X2
X1
Top priority of start
Схемы общего применения
Пример 4: условное управление
Контакты Х1 и Х3 включают/выключают выход Y1 автономно, а Х2 и Х4 могут управлять
состоянием выхода Y1 только при условии, что Y1 включен, т.е. выход Y1 является
последовательным контактом (логическим И) для нижней схемы.
X3
Y1
X1
Y1
X4
Y2
X2
Y2
Y1
X1
X3
X2
X4
Y1
Y2
Пример 5: схема с взаимоблокировкой
Схема исключает одновременное включение двух выходов. Когда включен один выход,
второй будет заблокирован. При одновременном замыкании контактов Х1 и Х2 приоритет
будет иметь Y1.
Приоритет стопа
Приоритет старта
