Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-18
изображением и нажмите Open, изображение появится в окне.

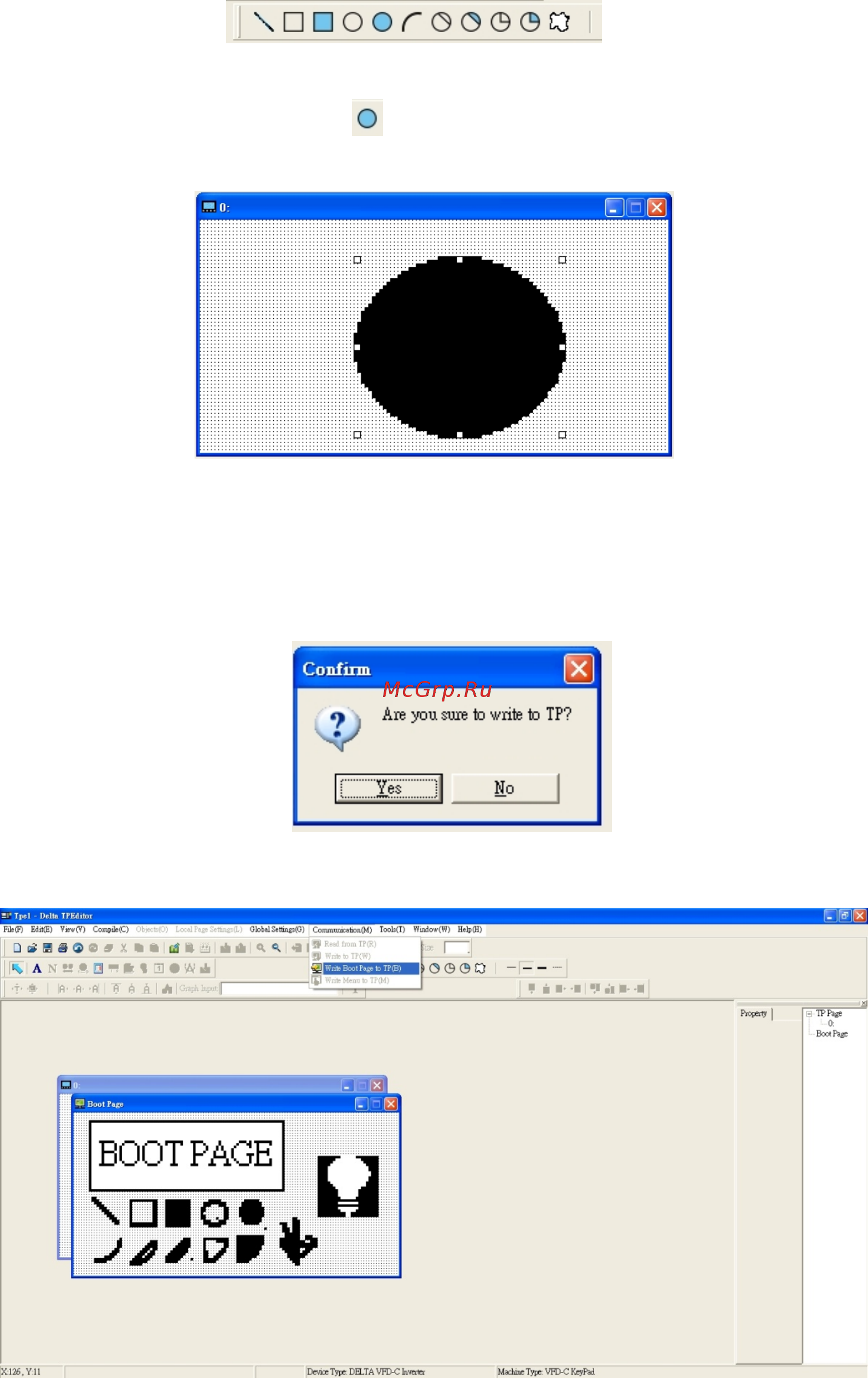

4. Геометрические фигуры
Имеется 11 типов геометрических
фигур. Откройте пустую страницу, и однократно кликните на кнопку необходимой фигуры. Затем
кликните в окне создаваемой страницы и, не отпуская кнопку, задайте необходимый размер фигуры.
Например, если выбрана эта кнопка , то на создаваемой странице появится нижеприведенная
фигура.
5. Загрузка---В качестве примера используем нижеприведенное изображение. Фраза “Boot page” - это
статический текст, а 11 изображений ниже - геометрические фигуры. Изображение справа - это
загруженное из внешнего файла статическое изображение. Для загрузки заставки в ПЧ кликните на
“Boot page", чтобы выделить ее. Проверьте правильность настройки коммуникации ПК с ПЧ (см.
пункт настройки Communication settings (C)). Затем выберите в “Communication (M)”
пункт “Write
Boot Page TP (B).” После этого появится нижеприведенное окно.
Нажмите и удерживайте кнопку со стрелкой вверх на цифровом пульте CH2000, пока не появится
надпись “PC Link ”, затем один раз нажмите ENTER. После появления сообщения “Press Enter to PC
Link” нажмите ENTER еще раз. Кликните кнопку YES для начала загрузки.
