Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-133

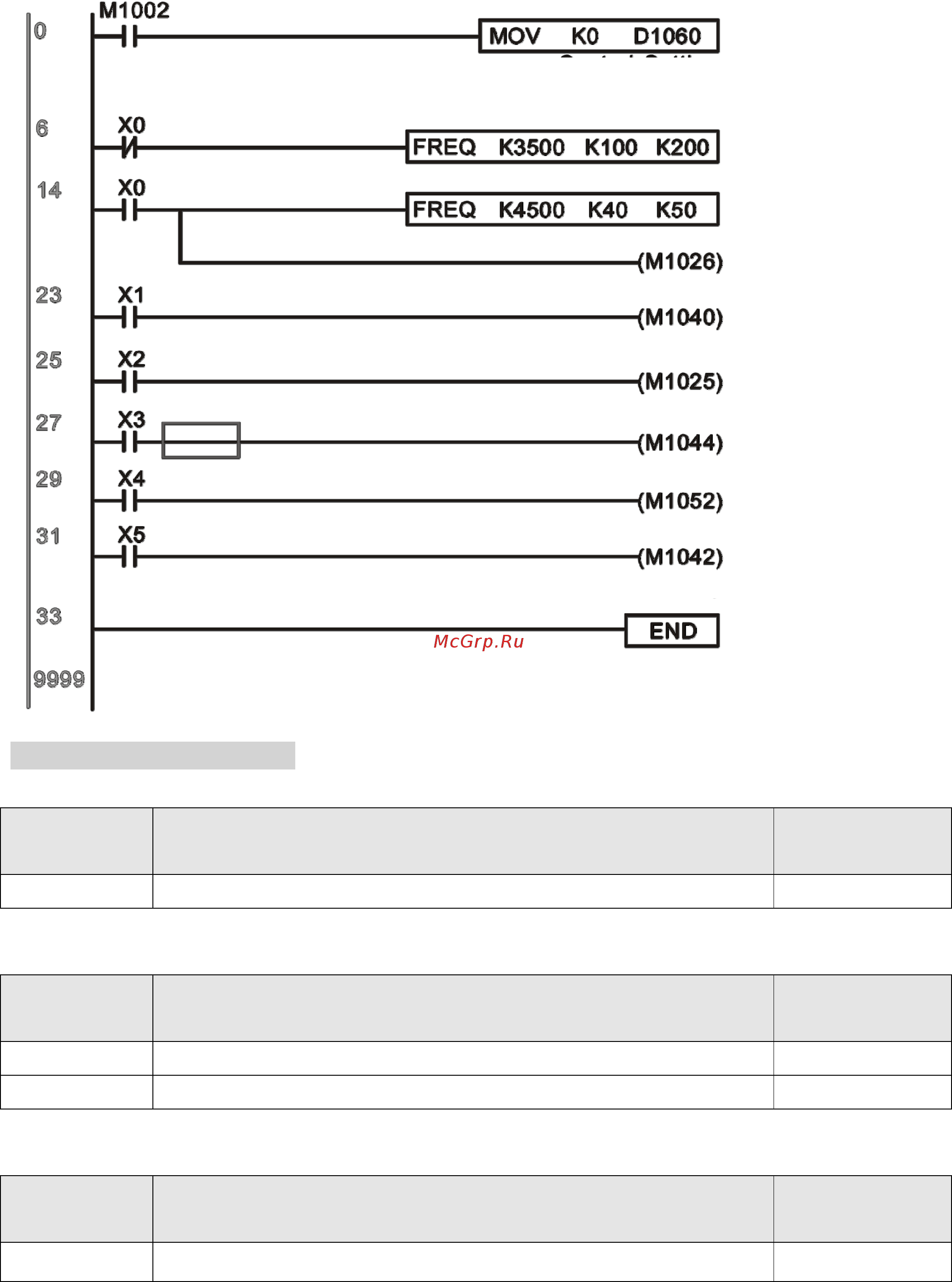

Режим управления моментом:
Специальные регистры М, настройки управления:
Специальный
регистр М
Описание Атрибут R/W
(Чтение/запись)
М1040 Питание включено Чтение/запись
Специальные регистры М, состояние:
Специальный
регистр М
Описание Атрибут R/W
(Чтение/запись)
М1056 Готовность к пуску Чтение
М1063 Заданный момент достигнут Чтение
Специальные регистры D, настройки управления:
Специальный
регистр D
Описание Атрибут R/W
(Чтение/запись)
D1060 Выбор режима (режим момента = 2) Чтение/запись
Специальные регистры D, состояние:
Начальная Мгновеный ПУСК
позиция
Настройка управления
0: Скорость
Направление работы привода FWD (ВЫКЛ)
Аппаратное питание
ПУСК привода (ВКЛ) СТОП привода
Пауза
Фиксация частоты
Быстрый останов
