Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-7
16.3.3 Установка WPLSoft

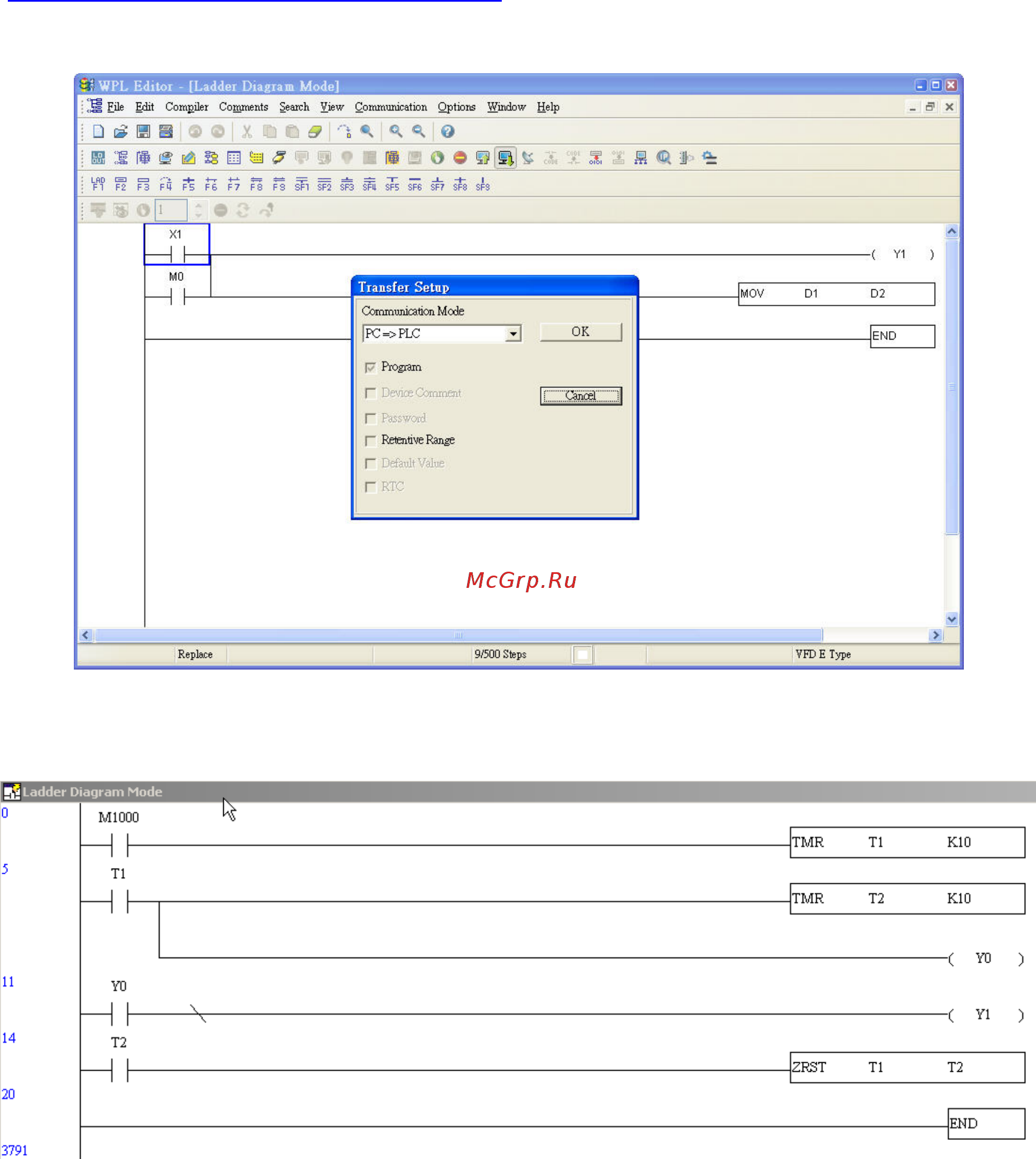

Загрузка программы в ПЛК осуществляется программным обеспечением WPLSoft.
Загрузить WPLSoft (V2.09) можно на сайте DELTA по адресу:
http://www.delta.com.tw/industrialautomation/
16.3.4 Ввод программы
