Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-149

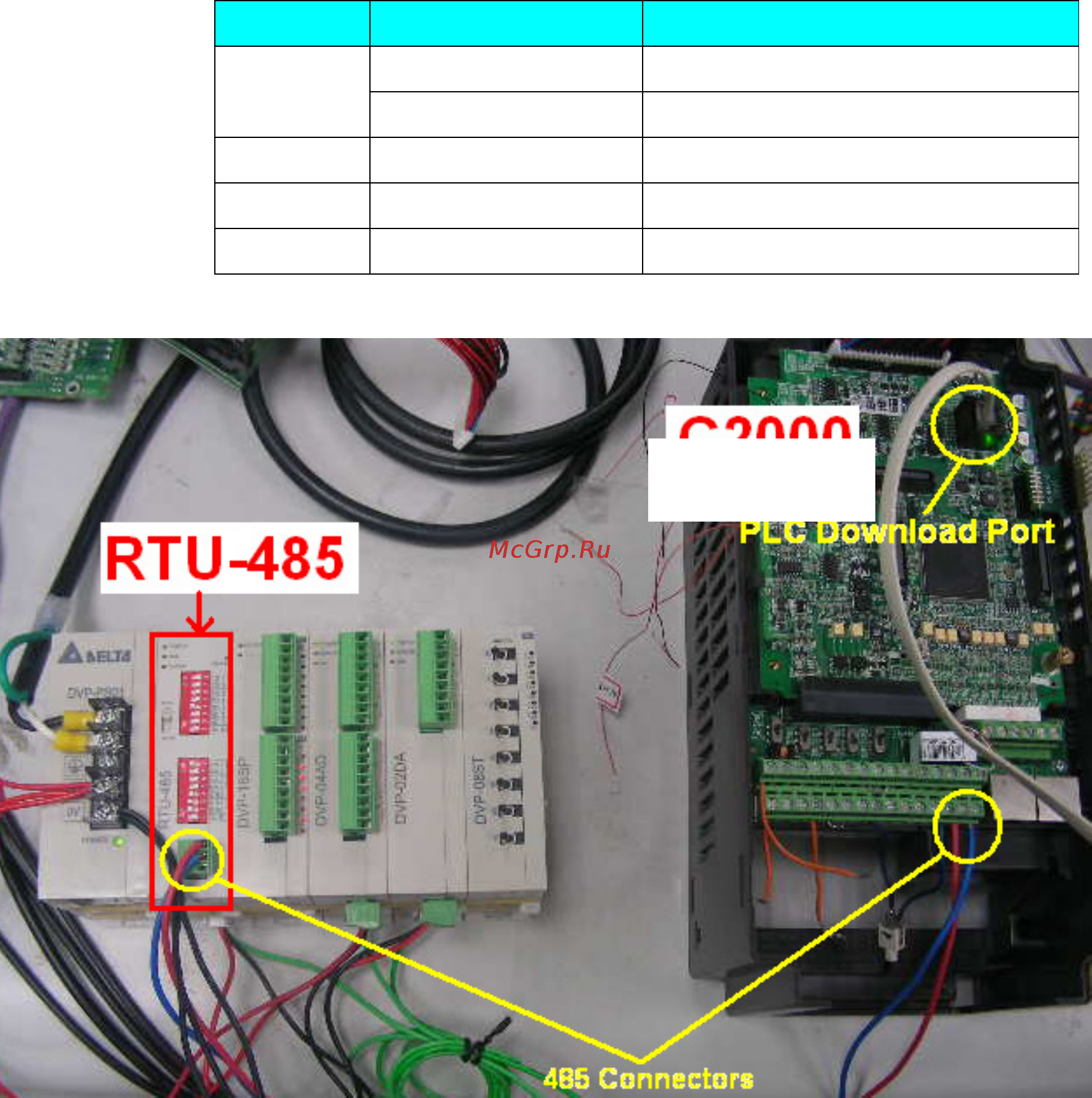

Шаг 2: Установка управляемого оборудования. Можно подключить блоки расширения
DVP16-SP(8 вх 8 вых), DVP-04AD (4 аналоговых входа), DVP02DA(2 аналоговых выхода) и
DVP-08ST(8 переключателей) на RTU 485 последовательно.
Соответствующие RTU485 клеммы:
DVP-04AD(4 аналоговых входа), DVP02DA (2 аналоговых выхода) и
DVP-08ST(8 переключателей)
Модуль Клеммы Адрес RS-485
DVP16-SP
X0 ~ X7 0400H ~ 0407H
Y0 ~ Y7 0500H ~ 0507H
DVP-04AD
AD0 ~ AD3 1600H ~ 1603H
DVP02DA
DA0 ~ DA1 1640H ~ 1641H
DVP-08ST
Переключатели 0 ~ 7 0408H ~ 040FH
Шаг 3：Подсоединение
