Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-11

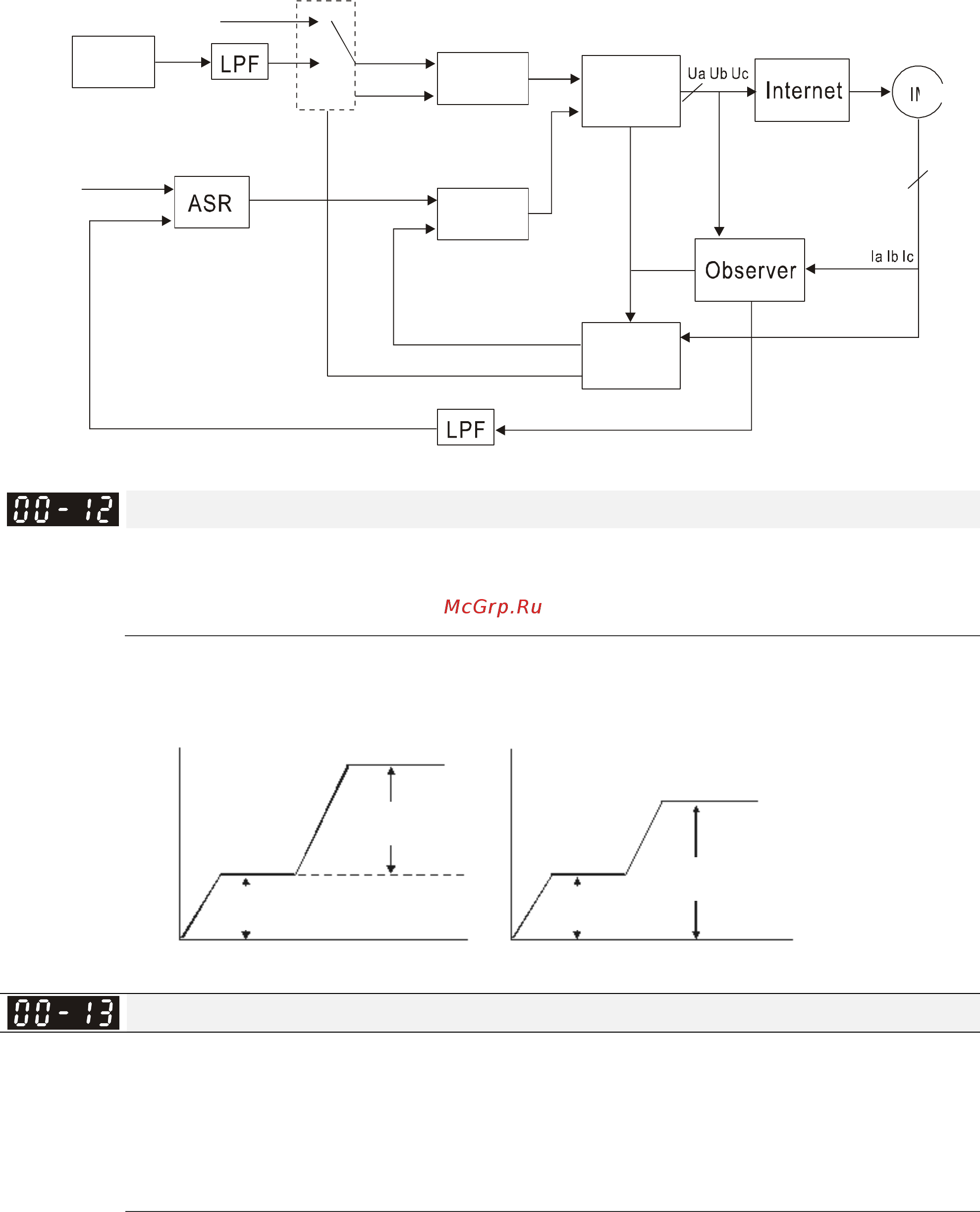

Блок-схема режима PM FOC (расширенное векторное управление двигателем с
постоянными магнитами без датчика) (параметр 00-11 = 6).
AMR
Id
command
ACRd
Id
feedback
dq2abc
ACRq
Wr_cmd
Iq
command
Iq feedback
Wr_est
dq2abc
_
est
07-01
10 39
-
10-35
11-01~11-05
10-34
10-31~10-33
10-36
Режим позиционирования
Заводское значение: 0
Значения:: 0: Относительная система координат
1: Абсолютная система координат
Параметр 00-12 = 0 каждая точка задается в виде расстояния от предыдущей позиции; параметр
00-12 = 1 координата каждой точки задается относительно нулевой координаты
Метод управления моментом
Заводское значение: 0
Значения:
0: TQCPG（Управление моментом асинхронного двигателя + Энкодер）
1: TQCPG (Управление моментом двигателя с постоянными магнитами +
Энкодер)
2: TQC без датчика (Управление моментом без датчика ОС)
PM
Значение=0 Значение=1
10 оборотов 10 оборотов
20 оборотов
20 оборотов
