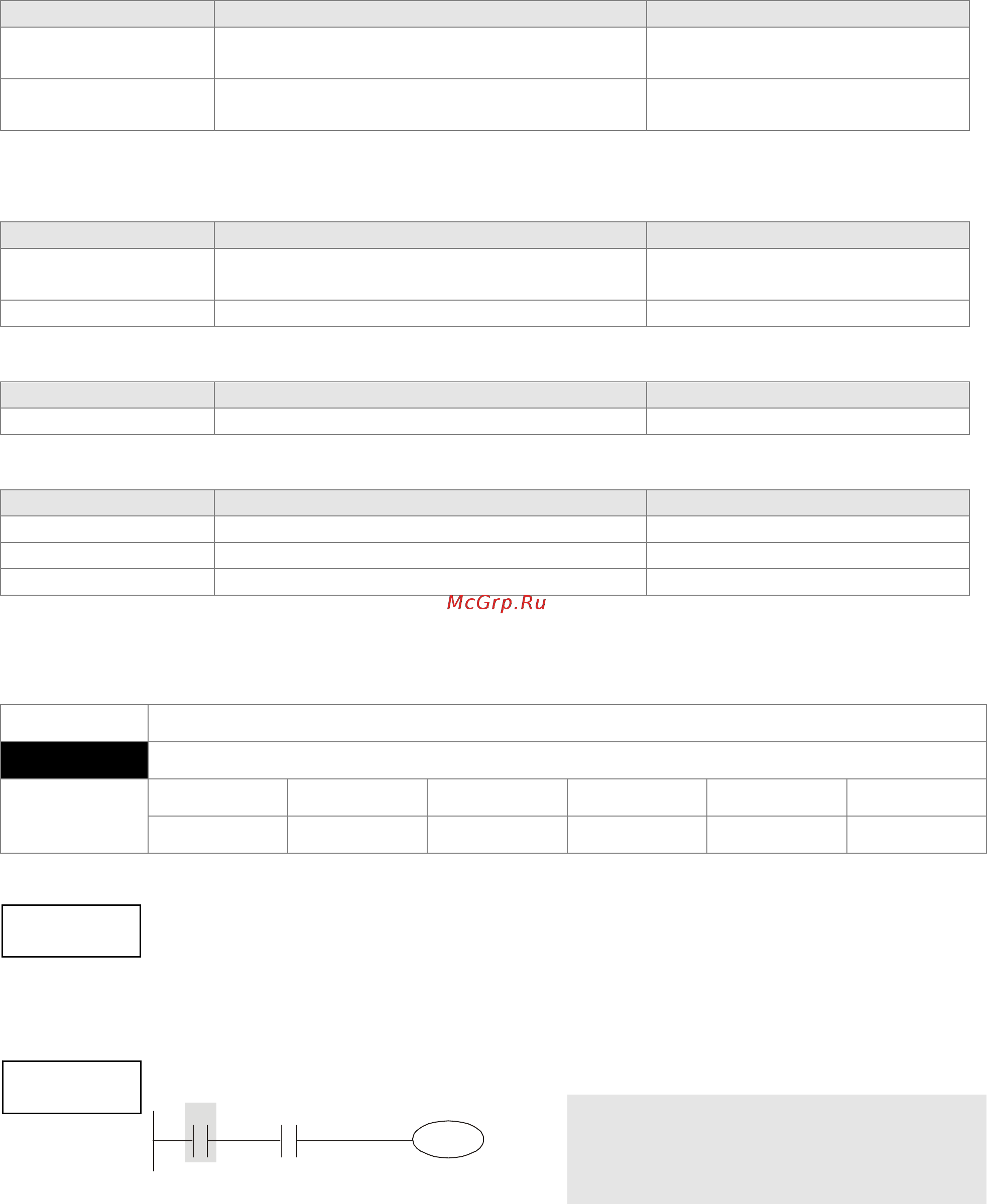

Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-39
Команда Функция Операнды
ORP
Параллельный контакт с опросом по
переднему фронту
X, Y, M, T, C
ORF
Параллельный контакт с опросом по
заднему фронту
X, Y, M, T, C
Выходные команды с выдачей импульса по переднему и заднему
фронту
Команда Функция Операнды
PLS
Создание импульса по переднему
фронту
Y, M
PLF Создание импульса по заднему фронту Y, M
Конец программы
Команда Функция Операнды
END Конец программы --
Другие команды
Команда Функция Операнды
NOP Пустая операция --
INV Инверсия результата --
P Индикатор P
16.6.2 Описание команд
Мнемоника Функция
LD
Нормально-открытый контакт
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
Команда используется в качестве нормально-открытого контакта для
начала логических цепочек и соединяется с шиной питания. Команда
сохраняет текущее содержимое и сохраняет полученный статус контакта в
накопительном регистре.
Релейно-контактная схема
X0
X1
Y1
Код команды
Функция
LD X0
Загрузка
нормально-открытого
контакта X0
AND X1
Последовательное
подключение
нормально-открытого
контакта X1
OUT Y1
Установка значения
Y1
