Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-15
Транспортировочные отверстия

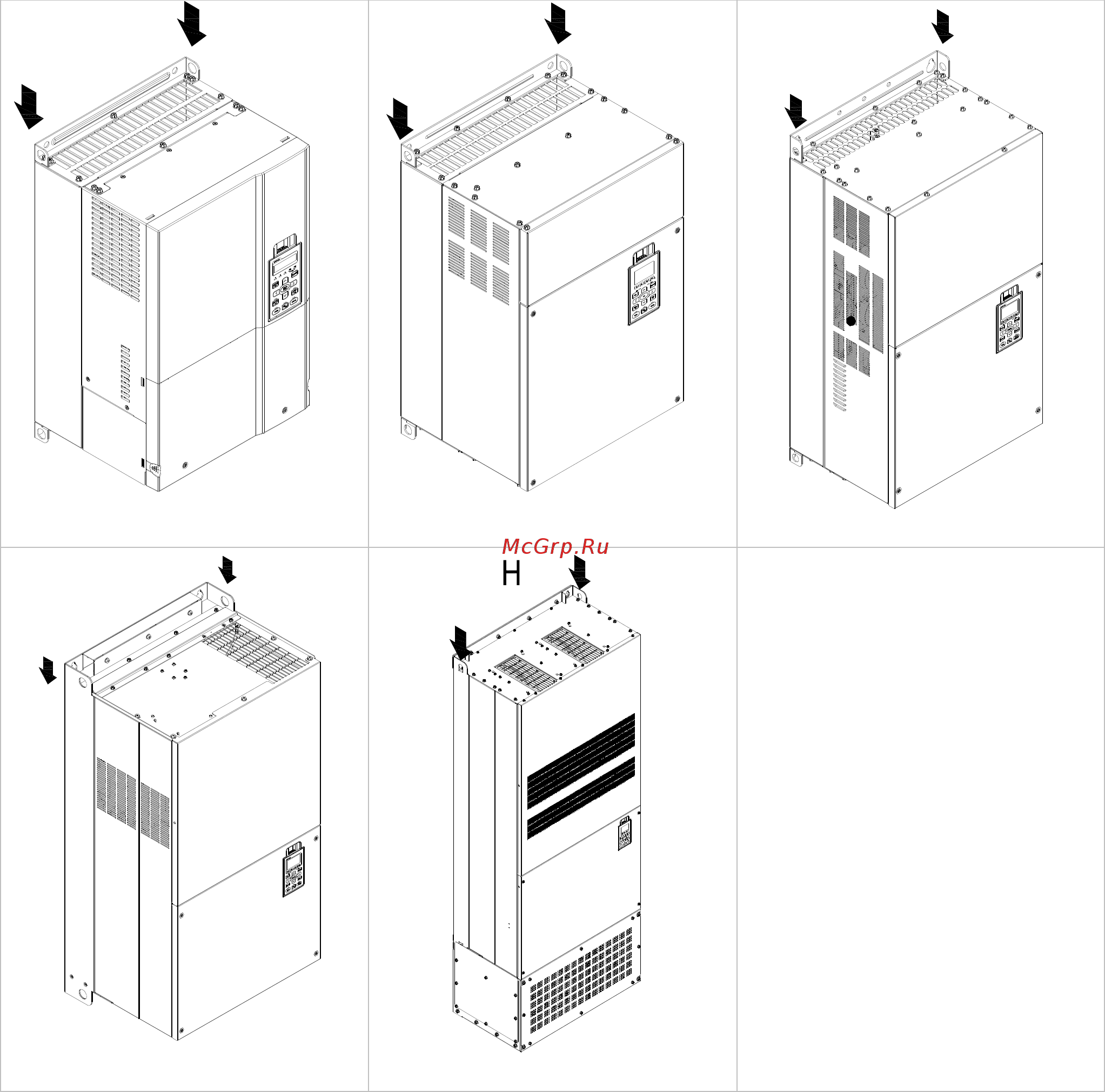

На рис. стрелками показано расположение специальных транспортировочных отверстий:
(Типоразмер D~H).
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
D
E
F
G
