Часть 5 Силовое подключениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
5-1
Часть 5 Силовое подключение

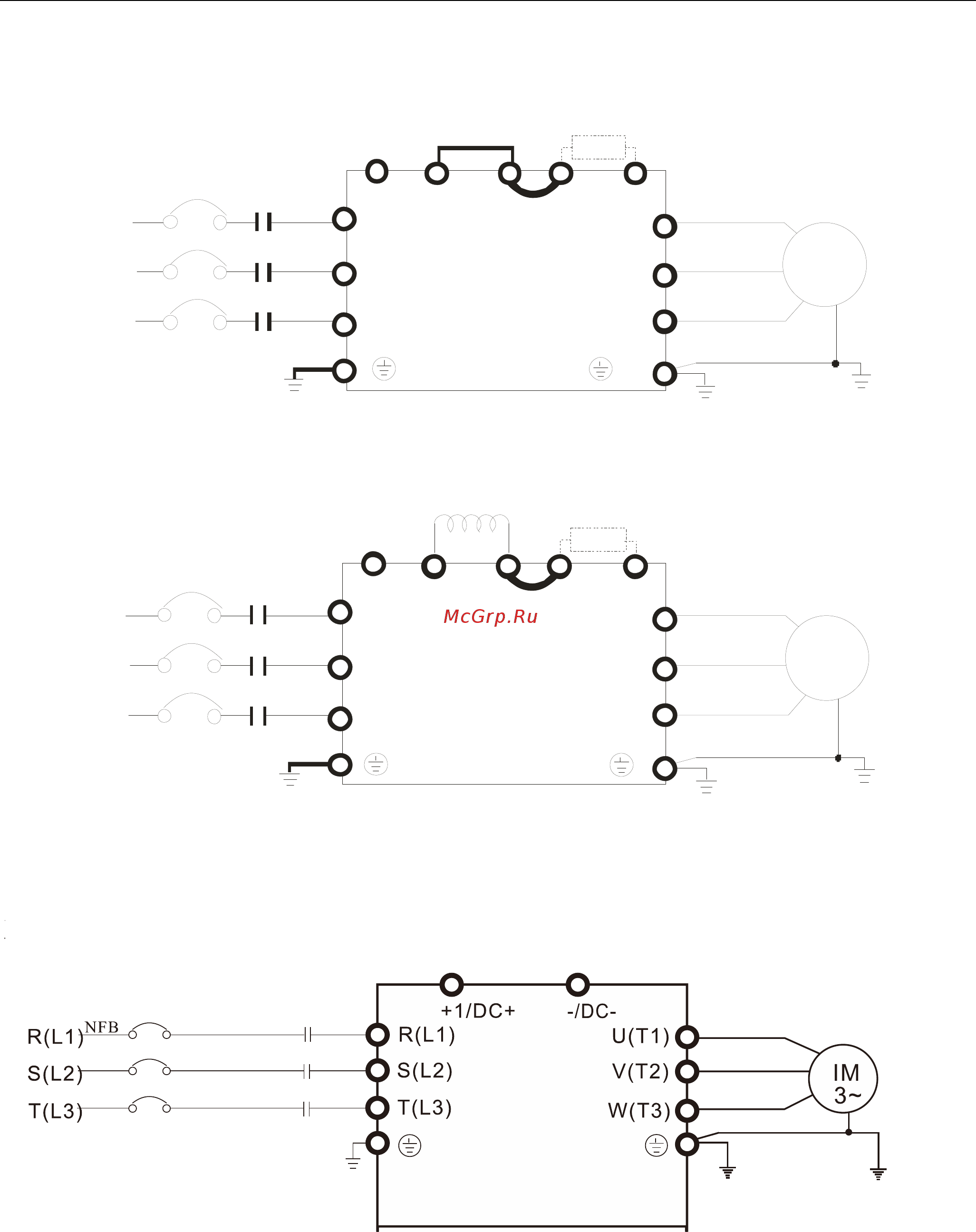

Рис. 1
* 3-фазный источник питания
Предохранители Выключатель/
R(L1)
S(L2)
T(L3)
R(L1)
S(L2)
T(L3)
Двигатель
U(T1)
V(T2)
W(T3)
IM
3~
+2
Перемычка
Тормозной резистор
опция()
B1
B2
+1
-
Типоразмеры A~C
* 3-фазный источник питания
Предохранители/Выключатель
R(L1)
S(L2)
T(L3)
R(L1)
S(L2)
T(L3)
Двигатель
U(T1)
V(T2)
W(T3)
IM
3~
+2
Тормозной резистор
опция()
Дроссель
опция
DC
()
B1
B2
+1
-
Типоразмеры A~C
Рис. 2
Типоразмер D и выше
3-фазный источник питания
Двигатель
Предохранители / выключатель
